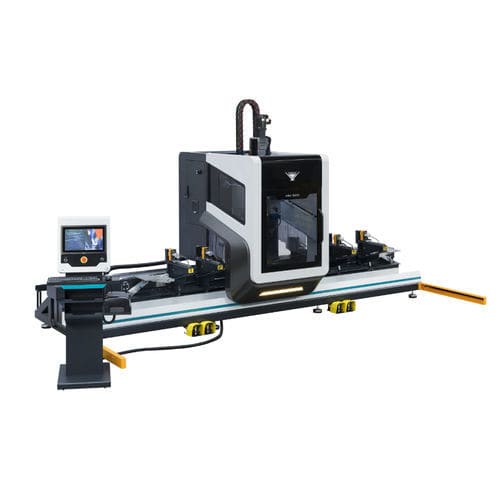

Многофункциональное оборудование для резки и обработки AIM 3410 CBN

ЧПУдля алюминиевых профилейдля профилей ПВХ

Описание
AIM 3410 и AIM 3410 CBN — это ЧПУ‑обрабатывающие центры с 4 осями, предназначенные для фрезерования, пиления и комбинированной обработки алюминиевых и ПВХ профилей. Четвёртая ось обеспечивает обработку трёх поверхностей профиля. Подвижный линейный инструментальный магазин на 8 инструментов установлен на обрабатывающей головке для минимизации времени смены инструмента. Станок оснащён пильным диском Ø180 мм для работ по фасаду и резке профилей. Функции автоматического распознавания и позиционирования зажимов, подвижная кабина с прозрачным окном из поликарбоната и защитный барьер обеспечивают безопасную и контролируемую эксплуатацию.

Основные характеристики

• Управление движением с ЧПУ по 4 осям для сложной обработки профилей
• Подвижный линейный инструментальный магазин: 8 инструментов (7 фрез + 1 пильный диск) на головке
• Автоматическое распознавание и позиционирование зажимов
• PLC‑управляемый распылительный агрегат для охлаждения инструмента
• 4 автоматических зажима в стандартной комплектации для фиксации заготовок
• Пневматическая упорная стойка для сброса положения по X (1 стандартно, второй — опция)
• Картриджная система смазки для осей X, Y, Z
• Специальная CAM‑программа, разработанная командой инженеров Yilmaz
• 15‑дюймовый цветной сенсорный экран; импорт программ через USB; стандартное программирование по ISO G‑кодам
• Удалённая техподдержка и многоязычный интерфейс
• Шумоизолирующий кожух (опция CBN) и LED‑подсветка в шкафу
• Крепкая стальная конструкция и динамический портал
• Опциональный ручной контроллер для проверки перед запуском

Стандартная комплектация

• Клавиатура и мышь для программирования
• Ограждение безопасности вокруг станка
• 4 зажима для профилей
• 1 пневмоподпорка слева
• Лоток для стружки в корпусе станка

Дополнительные аксессуары

• Наборы режущих инструментов, держатели, цанги и комплекты (пример: 6 резцов — 2× Ø5, 1× Ø6, 1× Ø8, 1× Ø10, 1× Ø12)
• 8 держателей инструментов HSK F63
• Комплекты цанг (напр.: 3× Ø5‑6, 1× Ø7‑8, 1× Ø9‑10, 1× Ø11‑12)
• Кит высот пресс‑форм (4 шт.)
• Второй опорный профиль справа (для стандартной и шкафной версии)
• Устройство автоматического измерения длины инструмента
• Наборы специальных пильных дисков
• Ручной пульт управления
• ПО CAMQUIX для 4‑осевого управления (CAMPROX) и интерфейс UNILINK ONBOARD
• Дополнительный зажимной узел AIM 3410
• Считыватель штрих‑кодов
• Кондционирование воздуха для электрического шкафа
• Вариант в шкафу: AIM 3410 CBN

Технические характеристики

• Электропитание: 11,5 kW / 25A / 400V AC 3P+PE / 50/60 Hz
• Скорость шпинделя (фрезер): 3 000 RPM
• Скорость вращения инструмента/пилы: 24 000 RPM
• Пильный диск: D Ø180 mm; посадочное отверстие Ø30 mm
• Потребление воздуха: 250 L/min
• Рабочее давление (пневматика): 6–8 bar
• Габариты (по данным производителя): 241 x 516 x 285
• Масса (варианты): 1 850 kg / 1 430 kg
