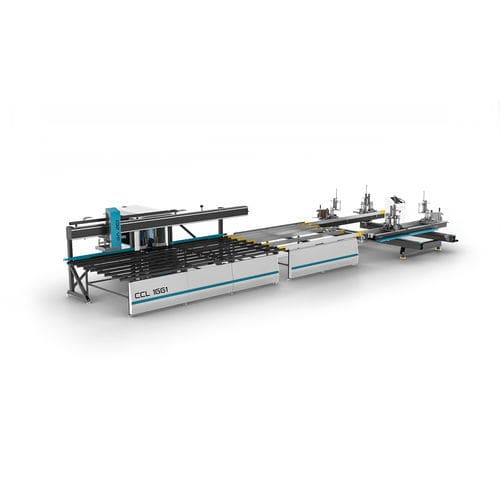

Угловая линия для сварки и удаления заусенцев CCL 1661

с ручным управлениемавтоматическаяроботизированная

Описание
CCL 1661 — это ЧПУ‑управляемая линия сварки и зачистки углов ПВХ, предназначенная для интеграции сварки, охлаждения, роботизированной передачи и обработки углов. После сварки на DK 540 рама автоматически поступает в блок охлаждения (SA 251). Роботизированный блок (SA 261) забирает и поворачивает рамы, подавая их на очистительную станцию с ЧПУ (CNC 609 или CNC 611) для цикла зачистки углов.

Техническая спецификация
Электропитание: 12 kW / 400V AC 3P PE 50/60 Hz.
Шпиндель (фреза): 6000 RPM
Скорость вращения (пила): 18 000 RPM
Диаметр диска / посадка: D: Ø250 mm - d: 30/32 mm
Расход воздуха / охлаждающей жидкости: 150 L/min.
Рабочее давление: 6-8 bar
Габариты (Д x Ш x В): 2472 x 11725 x 207 (как в карточке)
Масса: 3931 / 3776 kg

Общие характеристики

• Программа очистки профилей Yılmaz (настраиваемая)
• Ручной и автоматический режимы работы
• Автоматическое распознавание профиля створки и рамы
• Система измерения ширины и высоты профиля
• 11 ножей для автоматической зачистки профиля
• Отдельные ножи для цветных и белых профилей
• Автоматическая централизованная система смазки
• Сенсорный экран на базе Windows
• Передача программ профиля через USB‑флеш
• Возможность удалённого подключения и технической поддержки
• Подвижная панель управления
• Смена скорости в процессе работы
• Производительность: 220 рам / 8 ч (CNC 609) и 270 рам / 8 ч (CNC 611)
• Экранные сигналы тревоги и предупреждения
• Системы контроля фазы и низкого давления
• Очистка всех четырёх углов и передача на конце линии с помощью автоматического роботизированного поворота профиля
• Автоматическое движение в 2 или 4 оси
• Автоматический переход в диапазоне сварки 0,2–2,0 мм (особенность Yılmaz)
• Автоматический режим интегрирован с считывателем штрих‑кодов или возможна ручная работа по введённым размерам
• Возможность сварки крепления типа lame
• Ввод и сохранение параметров сварки на экране
• Быстрая и простая замена тефлона
• Хранение до 1000 рецептов профилей
• Контроль времени обработки во время операции
• Удобная укладка длинномерных профилей на сварочный агрегат
• Режимы работы в мм или дюймах
• Максимальный размер квадрата, который может вращать SA 261: 2200 x 2200 мм (большие квадраты поворачиваются вручную)

Стандартная комплектация

• Четырёхголовочный сварочный аппарат DK 540
• Охлаждающий блок SA 251
• Роботизированный механизм SA 261
• Угловой зачистной станок CNC 609
• Угловой зачистной станок CNC 611
• Всего 11 инструментов: зачистная пила, внутренние скребки и фрезы
• Щёточный опорный стол для окна

Дополнительные аксессуары

• CS 240 Система прессования уплотнений
• DK 540 Комплект приспособлений для сварки типа lame
• DK 540 Набор сварочных приспособлений

Видео продукта
Официальное видео продукта доступно (YouTube).

Характеристики / технические спецификации

• Модель: CCL 1661
• Управление: ЧПУ, линия четырехугловой сварки и зачистки; движение в 2 или 4 оси
• Мощность: 12 kW / 400V AC 3P PE 50/60 Hz
• Обороты инструментов: 6000 RPM (фреза), 18 000 RPM (пила)
• Диаметр диска: Ø250 мм, посадка 30/32 мм
• Воздух / охлаждение: 150 L/min, 6-8 bar
• Габариты: 2472 x 11725 x 207
• Масса: 3931 / 3776 кг
• Производительность: до 220 рам / 8 ч (CNC 609) и до 270 рам / 8 ч (CNC 611)
• Автоматизация: интегрированная блок SA 251, робот SA 261, распознавание профилей, передача по USB, удалённая поддержка
• Инструменты: 11 автоматических инструментов для зачистки профилей, включая пилу, внутренние скребки и фрезы
