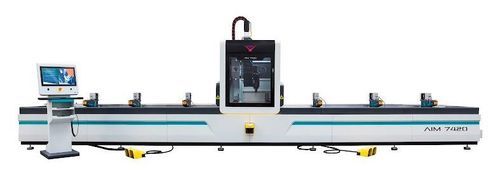

Многофункциональное оборудование для резки и обработки AIM 7420

ЧПУдля алюминиевых профилейдля профилей ПВХ

Описание продукта
AIM 7420 — 4-осевой центр обработки и резки профилей с ЧПУ, предназначенный для обработки алюминиевых и ПВХ-профилей, низкоуглеродистых сплавов и тонкостенных стальных профилей. Четвёртая ось обеспечивает обработку трёх поверхностей профиля. Двухстанционная работа обеспечивает непрерывный процесс: пока на одной станции выполняется обработка, оператор подготавливает вторую. CAMPROX выполняет автоматическое распознавание и позиционирование зажимов. В инструментарном магазине размещаются до 11 инструментов, включая пильный диск Ø180 мм. Металлический шумоизоляционный шкаф вокруг обрабатывающей головки повышает безопасность оператора.

Ключевые характеристики

• 4-осевая система ЧПУ для сверления, фрезерования, прорезей, снятия фасок, пиления, нарезания резьбы и поточного сверления на трёх поверхностях.
• Двухстанционная автоматическая обработка для непрерывного производства (модели AIM 7420).
• Инструментальный магазин на 11 позиций, включая пильный диск Ø180 мм.
• Поточное сверление и жёсткое нарезание резьбы M4–M10 с энкодерным шпинделем доступны в варианте AIM 7420T.
• Автоматическое распознавание и позиционирование зажимов через CAMPROX.
• Металлический шумоизоляционный шкаф вокруг рабочей головы для снижения шума и обеспечения безопасности.
• PLC-управляемая система охлаждения инструмента с 2 выходами и картриджная система смазки для осей X, Y, Z.
• Стандартно 8 пневматических зажимов для AIM 7420 (4 для AIM 4420), опционально увеличиваемые; 2 пневматические опоры для переустановки в направлении X.
• 21" цветной сенсорный экран, программирование по ISO 'G' и импорт программ через USB.
• Возможность удалённой технической поддержки и мультиязычный интерфейс.
• Безопасность работы обеспечивается 3-зонной системой сканирования поля и LED-подсветкой в шкафу.

Стандартная комплектация

• Программное обеспечение CAMPROX для программирования ЧПУ.
• Набор клавиатуры и мыши для программирования.
• Защитный ограждение вокруг машины.
• 8 пневматических профильных зажимов (AIM 7420).
• 2 пневматические опоры.
• Поддон для стружки в раме станка.

Опциональные принадлежности

• Комплект фрез, держателей и цанг.
• Программа CAD-EXTRACT для работы с IGES-файлами.
• Автоматическое устройство измерения длины инструмента.
• Транспортер для удаления стружки.
• Вентилятор для удаления масляного тумана.
• Набор специальных пильных дисков и запасной диск Ø180 × 5 × d: Ø30, Z = 45.
• Ручной контроллер.
• Система регулировки давления зажима и 4 дополнительных зажима (опция).
• Считыватель штрих-кодов.

Технические характеристики
Электропитание: 18 kW / 400V AC 3P+PE / 50/60 Hz.
Шпиндель фрезы: 3 000 RPM.
Обороты шпинделя пилы: 20 000 RPM.
Размер пильного диска: D: Ø180 x d: Ø30 mm.
Подача воздуха/охлаждение: 250 L/min.
Рабочее давление: 6–8 bar.
Габариты (ДxШxВ): 180 x 885 x 275.
Масса: 3810.0 kg.

Технические данные

• Модель: AIM 7420 — 4-осевой центр обработки и резки профилей с ЧПУ.
• Двухстанционная автоматическая система для непрерывной обработки.
• Инструментальный магазин на 11 позиций, включая Ø180 мм пильный диск.
• Автоматическое позиционирование зажимов через CAMPROX; стандарт 8 пневматических зажимов (AIM 7420).
• Поточное сверление и жёсткое нарезание резьбы M4–M10 (вариант AIM 7420T).
• 21" цветной сенсорный экран; ISO 'G' код; импорт программ через USB.
• Безопасность: шумоизоляционный шкаф и 3-зонная система сканирования поля.
• PLC-управление охлаждением инструментов, картриджная смазка и LED-освещение.
