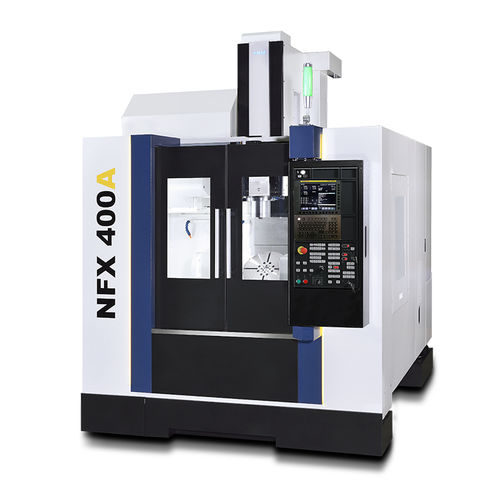

Обрабатывающий центр ЧПУ 5 осей NFX400Aвертикальныйсо стойкойс поворотным столом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- вертикальный
- Структура
- со стойкой, с поворотным столом
- Передний конец шпинделя
- BBT40
- Количество инструментов
- 40 инструментов, 60 инструментов, 120 инструментов, 20 инструментов
- Применение
- для резки
- Другие характеристики
- с высокой скоростью, с высокой производительностью, высокой точности, высокая жесткость, высокая мощность
- Ход Х
650 mm
(26 in)- Ход Y
520 mm
(20 in)- Ход Z
480 mm
(19 in)- Скорость вращения
12 000 rpm, 15 000 rpm
(75 398 rad.min-1, 94 248 rad.min-1)- Мощность
18,5 kW, 22 kW
(25,15 hp, 29,91 hp)- Скорость подачи по оси X
36 000 mm/min
(24 in/s)- Скорость подачи по оси Y
36 000 mm/min
(24 in/s)- Скорость подачи по оси Z
36 000 mm/min
(24 in/s)- Грузоподъемность стола
200 kg
(441 lb)- Вес инструментов (макс)
6 kg
(13,2 lb)- Общий вес
6 200 kg
(13 668,66 lb)
Описание
Высококачественное и прочное литье из MEEHANITE® обеспечивает оптимальную точность.
Высокоточное осевое перемещение
Линейные направляющие обеспечивают быстрое и плавное осевое перемещение.
Предварительно натянутые шарико-винтовые пары с двигателями прямого привода обеспечивают высокий крутящий момент и низкий люфт.
угол наклона оси А 150˚ (+30˚/ -120˚) увеличивает возможности обработки.
размер стола ø350 мм (ø13,78") с проходным отверстием ø50 мм (ø1,97").
Макс. Размеры заготовки ø400 x 310 мм (ø15,75" x 12,2").
6 Подготовка трубопроводов для крепления (давление воздуха x 2 + гидравлика x 4).
Магазин инструментов
Стандартная конструкция дверцы ATC предотвращает попадание СОЖ и стружки в инструментальный магазин.
Шпиндель YCM IDD PLUS собственного производства
Конструкция системы охлаждения седла двигателя шпинделя, пиноли и подшипников обеспечивает наиболее надежную обработку.
Микросистема воздушно-масляной смазки (опция)
Надежная спиральная тарельчатая пружина
Одновременная конструкция конических и фланцевых контактов
---
