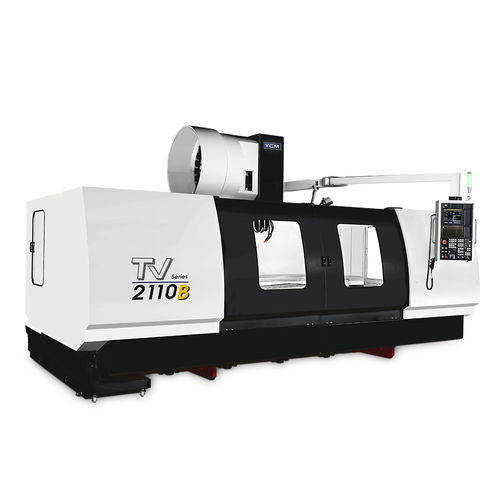

Обрабатывающий центр ЧПУ 3 оси TV2110BвертикальныйBT 5024 инструмента
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Передний конец шпинделя
- BT 50
- Количество инструментов
- 24 инструмента, 40 инструментов, 32 инструмента
- Сопутствующие функции
- для резки
- Применение
- для тяжелой обработки
- Другие характеристики
- с высокой скоростью, высокой точности, высокая жесткость, высокая мощность, с прямым приводом
- Ход Х
2 100 mm
(82,68 in)- Ход Y
1 020 mm
(40,16 in)- Ход Z
762 mm
(30 in)- Скорость вращения
6 000 rpm, 10 000 rpm
(37 699 rad.min-1, 62 832 rad.min-1)- Мощность
МИН.: 15 W
(0,02 hp)МАКС.: 45 W
(0,06 hp)- Скорость подачи по оси X
12 000 mm/min
(7,87 in/s)- Скорость подачи по оси Y
12 000 mm/min
(7,87 in/s)- Скорость подачи по оси Z
12 000 mm/min
(7,87 in/s)- Грузоподъемность стола
7 000 kg
(15 432 lb)- Общий вес
25 500 kg
(56 217,88 lb)
Описание
Лучшая конструкция Т-образного основания Force Flow
Уникальная конструкция Т-образного основания была удостоена патента Тайваня, Китая и США. Движение стола без выступов поддерживается высокопрочными литыми деталями MEEHANITE® для обеспечения наилучшей динамической точности выравнивания, жесткости обработки и долговечности.
Длинный ход оси X лежит на верхней части основания, где седло перемещается вдоль всего хода; поперечное седло оси Y поддерживает рабочий стол.
Жесткая конструкция Т-образного основания имеет полный ход и не имеет проблем с выступом, что гарантирует максимальную динамическую точность выравнивания.
Все оси оснащены закаленными и прецизионно отшлифованными интегрированными квадратными направляющими с долговечным смазочным покрытием Turcite-B.
Сложная работа скребков гарантирует наилучший контакт и идеальную поверхность деталей для обеспечения безупречной точности.
n Достаточная площадь опоры всех направляющих обеспечивает наилучшую демпфирующую способность и наилучшую жесткость резания.
Все прецизионные шариковые винты предварительно натянуты и напрямую соединены с мощными серводвигателями для уменьшения люфта и обеспечения наилучшей точности.
Конструкция внутренних направляющих на оси Z обеспечивает плавное перемещение бабки при интенсивном резании. Противовес бабки оси Z закреплен на направляющей шине для минимизации вибрации при обработке.
Ось Y оснащена 4 направляющими для обеспечения наилучшей поддержки и силового потока.
---
