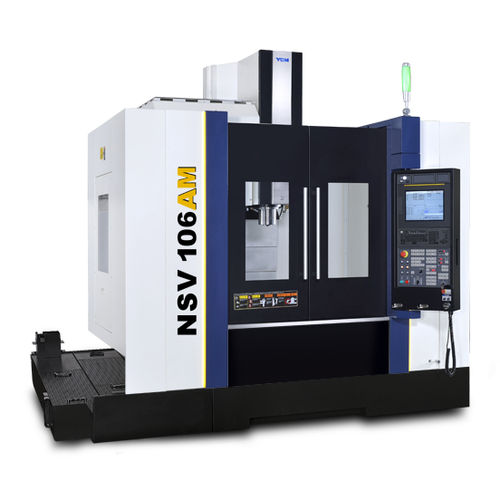

Обрабатывающий центр ЧПУ 3 оси NSV106AMвертикальныйсо стойкойBBT40
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Структура
- со стойкой
- Передний конец шпинделя
- BBT40
- Количество инструментов
- 24 инструмента, 48 инструментов
- Сопутствующие функции
- для нарезания резьбы, для резки, для сверления
- Применение
- для автомобильной промышленности, для авиационной промышленности, для форм, для матрицы
- Другие характеристики
- с высокой скоростью, высокоэффективный, высокой точности, высокая жесткость
- Ход Х
1 020 mm
(40,16 in)- Ход Y
600 mm
(23,62 in)- Ход Z
600 mm
(23,62 in)- Скорость вращения
12 000 rpm, 15 000 rpm
(75 398 rad.min-1, 94 248 rad.min-1)- Мощность
18,5 kW
(25,15 hp)- Скорость подачи по оси X
24 000 mm/min
(15,75 in/s)- Скорость подачи по оси Y
24 000 mm/min
(15,75 in/s)- Скорость подачи по оси Z
16 000 mm/min
(10,5 in/s)- Грузоподъемность стола
700 kg
(1 543 lb)- Вес инструментов (макс)
6 kg
(13,2 lb)- Время смены инструмента
1,8 s
- Общий вес
7 000 kg
(15 432,36 lb)
Описание
Цельный корпус двигателя
Большая дельтавидная колонна станка и основание обеспечивают максимальную стабильность при высокоскоростном движении.
Усовершенствованный FEM-анализ усиливает конструкцию и снижает вес для обеспечения наилучшей жесткости резания.
Ось X, оснащенная 6 блоками скольжения, увеличивает жесткость на 50% по сравнению с предыдущей моделью.
Пролет направляющей оси Y с оптимальным соотношением
Блок охлаждения шпинделя снижает тепловую деформацию шпиндельной бабки.
Система микромасляно-воздушной смазки минимизирует тепловые деформации и продлевает срок службы шпинделя, что хорошо подходит для производства штампов и пресс-форм.
Эффективная система удаления стружки
В стандартной комплектации оснащен трехшнековыми шнеками.
Шнеки с двойной стружкой - опция.
Сверхвысокая управляемость и стабильность.
---
