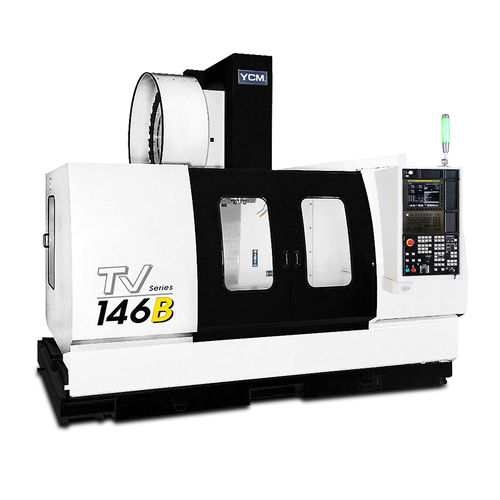

Обрабатывающий центр ЧПУ 3 оси TV146BвертикальныйBT 5024 инструмента
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Передний конец шпинделя
- BT 50
- Количество инструментов
- 24 инструмента, 40 инструментов, 32 инструмента
- Сопутствующие функции
- для резки
- Применение
- для тяжелой обработки
- Другие характеристики
- с высокой скоростью, высокой точности, высокая жесткость, высокая мощность
- Ход Х
1 400 mm
(55,12 in)- Ход Y
620 mm
(24,41 in)- Ход Z
630 mm
(24,8 in)- Скорость вращения
6 000 rpm, 10 000 rpm
(37 699 rad.min-1, 62 832 rad.min-1)- Мощность
25 kW, 45 kW
(33,99 hp, 61,18 hp)- Скорость подачи по оси X
16 000 mm/min
(10,5 in/s)- Скорость подачи по оси Y
16 000 mm/min
(10,5 in/s)- Скорость подачи по оси Z
16 000 mm/min
(10,5 in/s)- Грузоподъемность стола
1 500 kg
(3 307 lb)- Общий вес
12 300 kg
(27 116,86 lb)
Описание
Лучшая конструкция Т-образного основания Force Flow
Длинный ход оси X лежит на верхней части основания, где седло перемещается вдоль всего хода; поперечное седло оси Y поддерживает рабочий стол.
Жесткая конструкция Т-образного основания имеет полный ход и не имеет проблемы свеса, что гарантирует самую динамичную точность нивелирования.
Все оси оснащены закаленными и прецизионно отшлифованными интегрированными квадратными направляющими с долговечным смазочным покрытием Turcite-B.
Сложная работа скребков гарантирует наилучший контакт и идеальную поверхность деталей для обеспечения безупречной точности.
Все прецизионные шарико-винтовые пары предварительно натянуты и напрямую соединены с мощными серводвигателями для уменьшения люфта и обеспечения максимальной точности.
Противовес бабки оси Z закреплен на направляющей планке для минимизации вибрации при обработке.
Ось Y оснащена 4 направляющими для обеспечения наилучшей поддержки и потока усилий.
---
