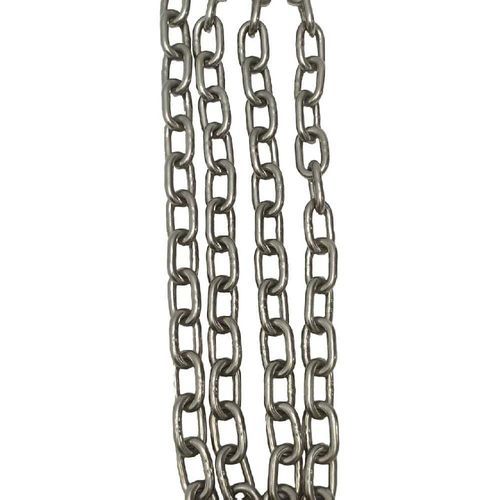

Подъемная цепь из нержавеющей стали Grade 43

крепежнаякоррозионностойкаядля высоких нагрузок

Введение
Цепь из нержавеющей стали TOPONE G43 — это TIG-сварная коррозионностойкая утилитарная цепь, предназначенная для закрепления грузов, буксировки, сельскохозяйственных работ, промышленного крепления и совместимых морских анкерных систем. Поверхность из нержавеющей стали не требует покраски, цинкования или защитного покрытия. Продукт предназначен только для постепенного натяжения и фиксации нагрузки.

Ключевые характеристики

• Звеня сварены TIG (вольфрамовая дуга) под защитой аргона для стабильного качества шва.
• Коррозионная стойкость обусловлена металлургией нержавеющей стали; не зависит от жертвенных покрытий.
• Подходит для влажных, прибрежных, морских и промышленных сред, где требуется чистая металлическая поверхность и коррозионная стойкость.
• Не предназначена для работы при подъеме над головой, для строповки, кранов, цепных стропов, цепных блоков, висячих грузов или подъема персонала.

Типичные применения

• Крепление грузов и фиксация при транспортировке
• Постепенная буксировка и фиксация задней двери
• Сельскохозяйственные соединения и защитные цепи
• Общее промышленное крепление и морские якорные или лебедочные системы (подтвердите размерную совместимость с лебедкой)

Параметры (размеры, нагрузки и массы)
Header: Size (mm) | D +/- (mm) | Inside Length A (mm) | A +/- (mm) | Outside Width B (mm) | B +/- (mm) | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

Примечания к параметрам
WLL (Working Load Limit) применяется к неповрежденной, прямой цепи при постепенном прямом натяжении. Ударные нагрузки, скручивание, завязывание узлов, боковая нагрузка и нагрузка на острые кромки уменьшают грузоподъемность цепи. Не используйте таблицу нагрузок G43 для углеродистой стали для этого нержавеющего изделия, если только испытания TOPONE не подтвердят идентичные размеры, пробную нагрузку, разрывную нагрузку и коэффициент проектирования. Компонент с наименьшим WLL определяет несущую способность всей сборки.

Опциональные материалы
Type 304 (06Cr19Ni10 / S30408 / UNS S30400 / EN 1.4301) - хорошая общая коррозионная стойкость, формуемость и свариваемость.
Type 321 (06Cr18Ni11Ti / S32168 / UNS S32100 / EN 1.4541) - титан-стабилизированный для улучшенной межкристаллитной коррозионной стойкости после сварки или воздействия повышенных температур.
Type 316 (06Cr17Ni12Mo2 / S31608 / UNS S31600 / EN 1.4401) - молибден улучшает стойкость к питтингу и щелевой коррозии в хлоридных средах.
Type 316Ti (06Cr17Ni12Mo2Ti / S31668 / UNS S31635 / EN 1.4571) - 316 с титановым стабилизатором для сварных/высокотемпературных применений.
Type 310S, Duplex 2205, Super Duplex 2507, Type 317, Alloy 800H, 904L - доступны для специфических требований по коррозии, прочности или высокой температуре (см. таблицу выбора материалов).

Стандарты, производство и испытания
В качестве основного размерного/механического ориентира используются NACM Welded Steel Chain Specifications; MIL-DTL-32655 применяется только при указании и сертификации. MOQ: 100 метров. Упаковка: картон + стальная поддонная паллета. Производство: TIG-сварка под защитой аргона; входной контроль производства включает проверку материала, химические и механические испытания, проверку диаметра цепи и размеров звеньев, визуальный осмотр швов, испытание контрольной нагрузкой, проверку разрывной нагрузки, верификацию WLL, инспекцию поверхности, отслеживание сорта и партии и финальный протокол проверки.

Применение и обслуживание

• Использовать только для неподъёмных применений, указанных в технической документации.
• При использовании с крюками, скобами или натяжителями каждый компонент должен иметь совместимый WLL; никогда не превышайте наименьший рейтинг в сборке.
• Использование в морских якорных/лебедочных системах требует размерной совместимости с производителем лебедки и соответствующей устойчивости к коррозии.
• Проверяйте цепь перед использованием и периодически на предмет трещин, деформации, удлинения, износа, питтинга, щелевой коррозии и потери поперечного сечения.
• После контакта с морской водой промывать пресной водой и сушить перед хранением; избегать загрязнения стальной пылью углеродистой стали и грязным инструментом.
• Не сваривать, не нагревать, не гнуть, не покрывать и не ремонтировать готовую G43 нержавеющую цепь; выводить из эксплуатации при неразборчивой маркировке или при превышении измерений пределов списания.

Характеристики / технические спецификации

• Бренд: TOPONE CHAIN
• Торговое наименование: G43 Stainless Steel Chain
• Конструкция: звенья из нержавеющей стали, TIG-сварка (аргоновая защита)
• Применения: закрепление грузов, буксировка, сельское хозяйство, промышленная фиксация, совместимое морское анкеровочное применение (не для подъема над головой)
• Доступные диаметры и соответствующие WLL, испытательная нагрузка, разрывная нагрузка и вес на метр см. таблицу параметров выше
• Доступные материалы: Type 304, 316, 316Ti, 321, 310S, Duplex 2205, Super Duplex 2507, Type 317, Alloy 800H, 904L
• MOQ: 100 метров
• Упаковка: картон + стальная паллета
• Не предназначено для подъема над головой или подъема людей
