Цепной стропы G80

бесконечный2 точка4 точки

Описание продукта

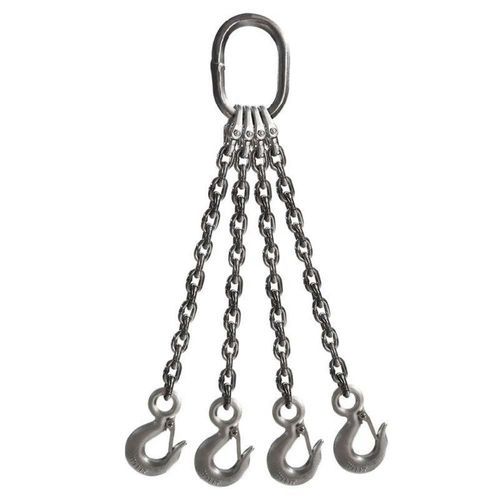

Цепной строп G80 из нержавеющей стали изготовлен из грузоподъемной цепи из нержавеющей стали класса 80 и собран с использованием нержавеющих головных звеньев, крюков и соединительных компонентов. Доступен в конфигурациях с 1, 2, 3 и 4 ветвями; предназначен для операций подъема, требующих коррозионной стойкости и грузоподъемности класса 80. Широко применяется в морской, офшорной, пищевой, химической и промышленной среде подъема.

Введение
Цепной строп G80 из нержавеющей стали — это сборка для подъема, состоящая из цепи из нержавеющей стали класса 80 и совместимых подъемных компонентов. Конфигурация стропа может быть настроена в соответствии с требованиями подъема: количество ветвей, диаметр цепи, рабочая длина и концевые приспособления. По сравнению с обычными стропами из легированной стали G80, стропы из нержавеющей G80 выбирают для задач, где требуются коррозионная стойкость и чистота поверхности.

Конструкция изделия

• Доступные конфигурации: строп 1‑ветвевой; строп 2‑ветвевой; строп 3‑ветвевой; строп 4‑ветвевой
• Основные компоненты: цепь из нержавеющей стали класса 80; головное звено; соединительное звено; серьговой крюк; самозапирающийся крюк; устройство укорачивания

Условия эксплуатации

• При подъеме не превышать рабочее предельное значение нагрузки (WLL).
• Строп следует подбирать исходя из веса груза, диаметра цепи, числа нагруженных ветвей, угла стропа и условий эксплуатации.
• Для многоветвевых стропов необходимо корректно выбирать угол: при увеличении угла нагрузка на каждую ветвь возрастает.

Сфера применения

• Морские работы по подъему
• Офшорное обслуживание
• Обработка и перемещение оборудования пищевой промышленности
• Применение в химической промышленности
• Чистые производственные среды
• Погрузочно‑разгрузочные операции, чувствительные к коррозии

Параметры — метрическая таблица (рабочая нагрузка в метрических тоннах)
Диаметр (мм) | 1 ветвь (т) | 2 ветви 0°–45° (т) | 2 ветви 45°–60° (т) | 3 & 4 ветви 0°–45° (т) | 3 & 4 ветви 45°–60° (т) | Бесконечный строп (т)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Параметры — пример (рабочая нагрузка в фунтах)

• Для 1/2" стропа: 1 ветвь = 12,000 lbs
• 2 ветви при 60° = 20,800 lbs
• 2 ветви при 45° = 17,000 lbs
• 2 ветви при 30° = 12,000 lbs
• 3 & 4 ветви при 60° = 31,200 lbs
• 3 & 4 ветви при 45° = 25,500 lbs
• 3 & 4 ветви при 30° = 18,000 lbs

Стандарты

• Наименование: Цепной строп G80 из нержавеющей стали
• MOQ: 1 штука
• Упаковка: коробка + стальная паллета
• Производственные стандарты: грузоподъемная цепь из нержавеющей стали класса 80 и совместимые компоненты
• Применимые стандарты: EN 818-2, EN 818-4, EN 1677, ISO 1834
• Собранный строп маркируется WLL, диаметром цепи, идентификационной информацией и трассируемостью производителя

Тестирование и инспекция

• Каждый строп проверяется перед отгрузкой: проверка материалов, контроль размеров цепи, инспекция компонентов, проверка сварных соединений и стыков, испытание под нагрузкой и проверка WLL
• Сертификаты испытаний и документы трассируемости доступны по требованию заказчика

Стандарты применения и эксплуатация

• Разработан для подъема морского оборудования, офшорного обслуживания, обращения с химическим оборудованием, установки пищевой перерабатывающей техники и промышленной погрузочно‑разгрузочной работы
• Не превышайте указанную WLL; избегайте ударных нагрузок; не используйте поврежденные или деформированные детали цепи; нагружайте крюки в седловом положении; контролируйте углы многоветвевых стропов в соответствии с требованиями подъема

Стандарты технического обслуживания

• Регулярная инспекция должна включать износ звеньев цепи, деформацию цепи, состояние коррозии, деформацию раскрытия крюка, повреждение главного звена и состояние маркировки
• Снимайте строп с эксплуатации, если звенья цепи имеют трещины или пластическую деформацию, чрезмерный износ уменьшает исходные размеры, крюки повреждены или чрезмерно раскрыты, либо компоненты не могут обеспечить номинальную грузоподъемность

Характеристики / технические спецификации

• Наименование продукта: Цепной строп G80 из нержавеющей стали
• Модель / Обозначение: Цепной строп G80 из нержавеющей стали
• Материал: нержавеющая сталь класса 80 (цепь и компоненты)
• Конфигурации: 1 ветвь, 2 ветви, 3 ветви, 4 ветви; опция бесконечного (непрерывного) стропа
• Рабочая нагрузка: см. таблицу параметров (значения в метрических тоннах) и примеры WLL в фунтах
• Применимые стандарты: EN 818-2, EN 818-4, EN 1677, ISO 1834
• Маркировка: WLL, диаметр цепи, идентификация и трассируемость
• MOQ: 1 штука; Упаковка: коробка + стальная паллета
• Типичные области применения: морская, офшорная, пищевая переработка, химическая промышленность, чистое производство и коррозионно‑чувствительные операции подъема
