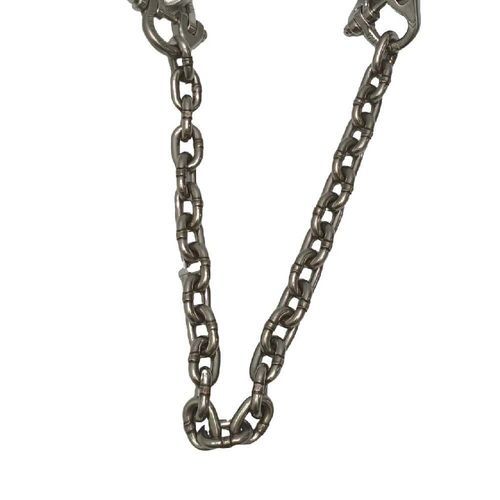

Подъемная цепь из нержавеющей стали Grade 60

для тяжелых условий применениякоррозионностойкаяс высокой прочностью

Краткое описание
Строповочная цепь из нержавеющей стали класса 60 TOPONE сочетает высокую грузоподъёмность с коррозионной стойкостью для гигиеничных и агрессивных сред. Доступны варианты AISI 316L и AISI 318LN Duplex, диаметры 3–26 мм, рабочая нагрузка 0,20–15,00 т. Поверхность дробеструйная, без покрытия.

Введение
Цепь для подъёма Grade 60 — электродуговая короткозвенная цепь, предназначенная для подъёма грузов в условиях, где требуется коррозионная стойкость или соблюдение гигиены. Типичные области применения: пищевая промышленность, фармацевтика, химические заводы, очистка сточных вод, обработка соли и судостроение/морская инженерия. Малые размеры выпускаются из AISI 316L; большие диаметры — из AISI 318LN Duplex для повышенной механической прочности и улучшенной стойкости к питтингу и напряжённо-коррозионному растрескиванию в хлоридосодержащих средах. Цепь может поставляться в нарезанном виде или в виде собранных стропов одиночной и многоветвевой конструкции с совместимыми компонентами Grade 60 из нержавеющей стали. Это цепь со средними допусками для стропов; не применять как грузовую цепь в ручных или электрических талях, если она не изготовлена и не откалибрована специально для соответствующего колесного профиля.

Общие характеристики (таблица)
Позиция — Характеристика
Наименование продукта — Строповочная цепь из нержавеющей стали Grade 60
Класс — Grade 60 / G60
Тип цепи — Сварная короткозвенная круглая цепь для подъёма
Материал — Несколько нержавеющих сплавов, включая AISI 316L и AISI 318LN Duplex (см. список материалов)
Поверхность — Дробеструйная
Покрытие — Нет
Доступные диаметры — 3–26 мм
Рабочая нагрузка — 0,20–15,00 т
Минимальный коэффициент проектирования — 4:1
Форма поставки — Нарезанная длина или собранный строп
Размерный ориентир — Аналогично DIN 5687 и EN 818-2

Технические параметры (таблица)
Размер цепи d (мм) — Рабочая нагрузка (т) — Шаг t (мм) — Внутренняя ширина b1 мин. (мм) — Внешняя ширина b2 макс. (мм) — Материал
3* — 0,20 — 14 — 5,0 — 12,5 — AISI 316L
4 — 0,40 — 12 — 5,0 — 13,7 — AISI 316L
5 — 0,63 — 15 — 6,3 — 18,5 — AISI 316L
6 — 0,90 — 18 — 7,8 — 22,2 — AISI 316L
7 — 1,25 — 21 — 9,1 — 25,9 — AISI 316L
8 — 1,55 — 24 — 10,4 — 29,6 — AISI 316L
10 — 2,45 — 30 — 13,0 — 37,0 — AISI 316L
13 — 3,85 — 39 — 16,9 — 48,1 — AISI 316L
16** — 6,00 — 48 — 20,8 — 59,2 — AISI 316L / AISI 318LN Duplex
18 — 8,00 — 54 — 24,3 — 64,8 — AISI 318LN Duplex
22 — 11,00 — 66 — 29,5 — 79,2 — AISI 318LN Duplex
26 — 15,00 — 78 — 35,0 — 93,6 — AISI 318LN Duplex

*3 мм — заводской стандартный размер, может не иметь индивидуального маркировочного знака класса.
**16 мм также доступен в AISI 318LN Duplex.

Стандарты и испытания
Изготовление следует принципам, близким по размерам к DIN 5687 и EN 818-2; близость размеров не означает сертификацию EN 818-2 для стальных цепей Grade 60. ISO 1834 может применяться по согласованию в заказе и подтверждаться сертификатом. Производственный контроль включает проверку материала, визуальный и сварочный контроль, проверку размеров, приёмочные испытания и проверку разрывной нагрузки; минимальная разрывная нагрузка должна быть не менее 4× указанной рабочей нагрузки. При необходимости испытания квалификации могут включать проверку усталостной прочности минимум на 20 000 циклов. Каждая партия должна обеспечивать прослеживаемость материала и производства; каждой готовой строповой сборке присваивается серийный номер, идентификационный ярлык и сертификат испытаний. Готовые стропы Grade 60 используют таблицы WLL производителя; не применять грузоподъёмность строп Grade 80 по EN 818-4 к цепям Grade 60. Все заводные звенья, соединительные звенья, укорачивающие устройства и крюки должны соответствовать диаметру цепи и WLL Grade 60; способность сборки определяется наименее рассчитанным элементом. Осмотр и техническое обслуживание проводить в соответствии с ISO 3056 и инструкциями производителя. После контакта с морской водой, рассолом или совместимыми химикатами промыть цепь, перед хранением высушить и предотвращать загрязнение углеродистыми инструментами или абразивной пылью. Не сваривать, не нагревать, не гнуть, не оцинковывать, не красить и не покрывать готовую строповую цепь Grade 60.
