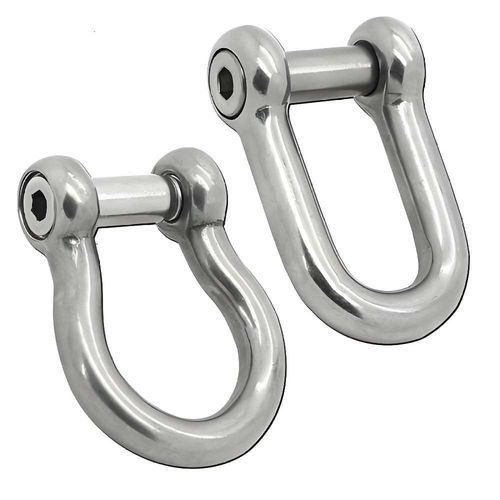

Подъемная скоба с подвижной головкой

с затвором и контргайкойвинтоваяиз нержавеющей стали

Обзор продукта
Нержавеющая скоба из стали AISI 316 с коэффициентом конструктивной прочности 6:1 и высоко отполенной поверхностью. Доступна в исполнениях Dee (D) и Bow (якорная), с вариантами крепления: болт с предохранением или винтовой/заподлицо штифт. Применяется в морской, оффшорной, грузоподъёмной и коррозионно‑стойкой среде. Грузоподъёмность (WLL) от 0,4 до 10 т.

Введение
Эта нержавеющая скоба — коррозионностойкий такелажный элемент для соединения цепей, стропов, канатов и грузоподъёмных аксессуаров. Изготовлена из AISI 316 для надёжной работы в морской и химической среде. Варианты Dee и Bow могут поставляться с предохранительным болтом для постоянных установок или с винтовым/заподлицо штифтом для временных соединений и частой сборки.

Параметры
Dee‑скоба с заподлицо штифтом
WLL (t) 6:1 | Штифт d1 | Номин. размер d (мм) | Внутр. ширина a (мм) | Внутр. длина c (мм) | Наружн. диаметр уха d2 (мм) | Вес (кг)
2 | M16 | 13 | 24 | 52 | 34 | 0,3
3 | M20 | 16 | 28 | 65 | 40 | 0,6
3 | M22 | 19 | 31 | 60 | 48 | 1,4

Dee‑скоба с предохранительным болтом
WLL (t) 6:1 | Штифт d1 (мм) | Номин. размер d (мм) | Внутр. ширина a (мм) | Внутр. длина c (мм) | Наружн. диаметр уха d2 (мм) | Вес (кг)
0,6 | 10 | 10 | 20 | 40 | 20 | 0,2
0,9 | 12 | 12 | 26 | 50 | 24 | 0,3
1,5 | 16 | 13 | 24 | 52 | 33 | 0,4
2,5 | 20 | 16 | 28 | 65 | 40 | 0,7
3 | 22 | 19 | 31 | 60 | 48 | 1,5
4,5 | 24 | 22 | 37 | 71 | 52 | 1,3
7,5 | 33 | 28 | 46 | 90 | 64 | 3,0
10 | 36 | 32 | 52 | 100 | 72 | 4,1

Bow‑скоба с предохранительным болтом
WLL (t) 6:1 | Штифт d1 (мм) | Номин. размер d (мм) | Внутр. ширина a (мм) | Внутр. длина c (мм) | Ширина дуги e (мм) | Наружн. диаметр уха d2 (мм) | Вес (кг)
0,6 | 10 | 10 | 20 | 40 | 27 | 20 | 0,2
0,9 | 12 | 12 | 25 | 47 | 37 | 24 | 0,3
1,5 | 16 | 13 | 25 | 47 | 33 | 34 | 0,4
2,5 | 20 | 16 | 28 | 60 | 42 | 40 | 0,8
3 | 22 | 19 | 31 | 71 | 51 | 48 | 1,3
4,5 | 25 | 22 | 37 | 84 | 58 | 52 | 1,7
7,5 | 32 | 28 | 46 | 108 | 74 | 64 | 3,4
10 | 35 | 32 | 52 | 119 | 83 | 72 | 5,2

Типы продукции и ключевые параметры (сводная таблица)
Тип продукта | Цепной болтовой Dee | Якорный болтовой | Цепной винтовой Dee | Якорный винтовой
Рабочая нагрузка (WLL) | 0,6–10 т | 0,6–10 т | 0,4–3 т | 0,4–3 т
Материал | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь
Тип штифта | Болт | Болт | Винтовой штифт | Винтовой штифт
Основное применение | Подвесной подъём, коррозионная среда | Якорное соединение, подъём | Временное соединение | Временное якорное соединение
Долговременная установка | √ | √ | × | ×
Pick & Place применение | ○ | ○ | √ | √
Боковая нагрузка | √ | √ | √ | √
Вторичное фиксирование штифта | √ | √ | × | ×
Требуется вращение штифта | √ | √ | × | ×
Низкая температура (≤ -40°C) | × | × | × | ×
Коррозионная стойкость | √ | √ | √ | √
Применение в пищевой промышленности | √ | Нержавеющие скобы | √ | √
Немагнитное оборудование | √ | Нержавеющая болтовая Dee‑скоба | √ | √
Несколько ветвей стропа | × | √ | × | √
ROV‑совместимость | × | Нержавеющая анкерная болтовая скоба | × | ×

Стандарты
Наименование: Нержавеющая скоба
MOQ: 1 шт
Упаковка: Картон + стальная паллета

Стандарты производства
Изготовлено из AISI 316 с контролируемой механической обработкой, измерительным контролем и полировкой поверхности. Продукт разработан в соответствии с признанными требованиями к такелажным компонентам и при необходимости поставляется с документацией по прослеживаемости материала.

Стандарты испытаний

• Проверка материала
• Измерительный контроль
• Проверка качества поверхности
• Испытания на контрольную нагрузку
• Проверка WLL
• Проверка маркировки идентификации

Сертификаты испытаний и прослеживаемые материальные сертификаты 3.1 доступны в соответствии с требованиями к продукту.

Применение

• Соединение морского оборудования
• Офшорные такелажные системы
• Сборки цепей из нержавеющей стали
• Соединения тросов и строп
• Коррозионностойкие грузоподъёмные приложения

Требования по безопасности

• Нагрузка должна прикладываться по оси корпуса скобы
• Избегать боковой нагрузки, если не учтено уменьшение WLL
• Винтовые штифты рекомендуются для временных соединений
• Болтовые типы рекомендуются для постоянных или длительных установок

Техническое обслуживание

• Проверять состояние штифта и повреждения перед использованием
• Проверять состояние резьбы
• Осматривать корпус на предмет деформации
• Проверять наличие коррозии или поверхностных повреждений
• Проверять идентификационные маркировки
• Заменять скобу при обнаружении трещин, деформации, чрезмерного износа или повреждений, влияющих на WLL

Характеристики / Технические спецификации

• Материал: нержавеющая сталь AISI 316
• Коэффициент проектирования: 6:1
• Доступные исполнения: Dee (D) и BOW (якорная) скобы
• Варианты штифта: предохранительный болт (bolt type) и винтовой/заподлицо штифт (screw pin)
• Диапазоны WLL: 0,4 т до 10 т в зависимости от типа и размера
• Основные применения: морская, оффшорная, подъём, такелаж, коррозионностойкие среды, пищевые применения
• Отделка поверхности: высоко полированная
• Поставка: документация по прослеживаемости материала и сертификаты 3.1 доступны по запросу
• Упаковка: картон плюс стальная паллета
• MOQ: 1 шт
