Керамический пруток

из нитрида кремнияциркониявысокотемпературная

Overview

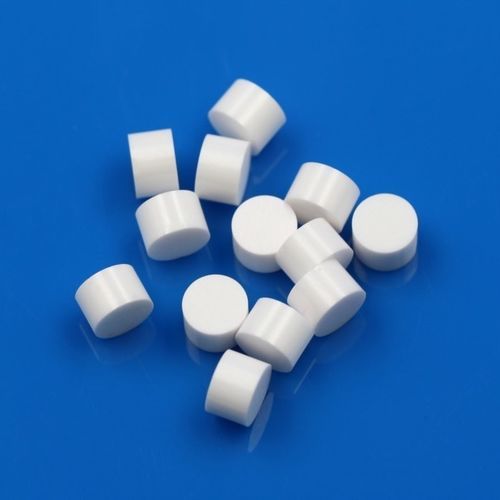

Технические керамические вставки Innovacera разработаны для систем slips мостовых заглушек (bridge plug) и frac plug в скважине. Основной размер: OD 9 mm × 6 mm. В зависимости от условий эксплуатации изготавливаются из оксида циркония (ZrO2) или нитрида кремния. Вставки являются основными элементами зацепления при установке сверлимых bridge plug и поэтапных фракционных bridge plug в нефтегазовых скважинах, обеспечивая безопасную и эффективную изоляцию под землей.

Properties

• Взаимодействует со стенкой обсадной колонны при установке
• Поддерживает давление в стволе скважины во время работ
• Быстрая и чистая расколка/фрезеровка при ликвидации заглушки
• Выдерживает высокие температуры, высокое давление, кислотные и высокосолевые среды
• Усилие при посадке передается через мандрель
• Вставки расширяются и захватывают обсадную колонну для механической фиксации
• Уплотняющие элементы активируются для изоляции зон давления
• После установки формируется надежный подземный барьер

Zirconia Ceramic Material Properties
Physical Properties
Properties — Unit — Value
Main Composition — % — ZrO2: 94.65%, Y2O3: 5.35%
Density — g/cm3 — ≥6.0
Water Absorption — % — 0.00

Mechanical Properties
Hardness — HV — 1,400.00
Bending Strength — Kgf/mm2 — 11.00
Compressive Strength — Kgf/mm2 — 25.00

Thermal Properties
Thermal Expansion Coefficient (0–1000℃) — 10-6/K — 9.5×10-6
Thermal Shock Resistance — T(℃) — 360.00
Thermal Conductivity — W/m·K — 3.00

Electrical Properties
Volume Resistance Rate (20℃) — Ω·cm — >10^12

Advantages

• Снижает общие эксплуатационные затраты и время простоя (NPT)
• Заменяет традиционные карбидные решения
• Повышает надежность downhole-инструментов в жестких условиях
• Разработаны для сложных и нетрадиционных нефтегазовых операций

Applications

• Многоступенчатая гидроразрыв пласта для сланцевого газа и tight oil
• HTHP-скважины (высокая температура и высокое давление)
• Кислые и высокосолевые скважины
• Интервенции и рекомплектация скважин
• Геотермальные скважины
• Компоненты инспекции трубопроводов и износные пластины для насосов

Specifications

• Основной размер: OD 9 mm × 6 mm
• Типичные материалы: Оксид циркония (ZrO2, стабилизированный Y2O3) или нитрид кремния
• Основной состав (пример для оксида циркония): ZrO2: 94.65%, Y2O3: 5.35%
• Плотность: ≥6.0 g/cm3
• Водопоглощение: 0.00%
• Твердость: ~1,400 HV
• Прочность на изгиб: 11.00 Kgf/mm2
• Прочность на сжатие: 25.00 Kgf/mm2
• Коэффициент термического расширения (0–1000℃): 9.5×10-6 /K
• Устойчивость к тепловому шоку: 360 ℃
• Теплопроводность: 3.00 W/m·K
• Объемное сопротивление (20℃): >10^12 Ω·cm
• Разработаны для сцепления со стенкой обсадной колонны, изоляции зон давления и обеспечения быстрого, чистого фрезерования
