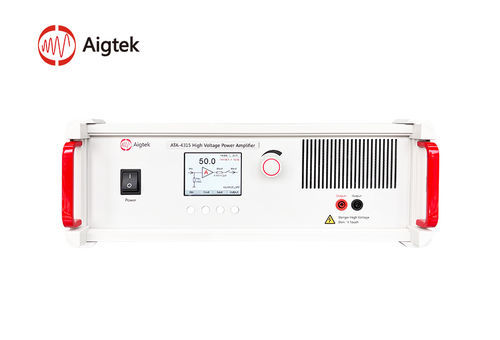

Усилитель высокого напряжения ATA-4315

мощноститоканапряжения

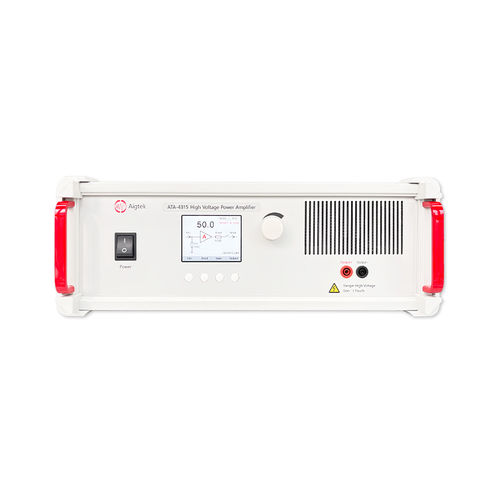

ATA-4315 — это идеальный одноканальный высоковольтный усилитель мощности, способный усиливать как переменные, так и постоянные сигналы. Устройство обеспечивает максимальное выходное напряжение 150 Вp-p (±75 Вp) и максимальную выходную мощность 105 Втp, что делает его пригодным для управления высоковольтными силовыми нагрузками. Цифровое регулирование коэффициента усиления по напряжению позволяет осуществлять точную настройку с возможностью сохранения типовых настроек одним нажатием, что обеспечивает простое и удобное управление. Устройство совместимо с основными моделями генераторов сигналов, что обеспечивает беспроблемное усиление сигнала. ЖК-ДИСПЛЕЙ ЖК-дисплей динамически отображает состояние и параметры устройства, предлагая понятный и интуитивный интерфейс. Коэффициент усиления по напряжению Коэффициент усиления по напряжению регулируется в цифровом режиме в диапазоне от x0 до x50 с двумя режимами: грубая настройка (шаг 1) и точная настройка (шаг 0,1). В сочетании с ЖК-дисплеем это позволяет быстро и точно настроить желаемое значение напряжения. Вход Вход оснащён разъёмом BNC с переключаемым импедансом 50 Ом или 1 кОм, что обеспечивает идеальное согласование как с источниками сигнала с высоким, так и с низким импедансом. Выход На выходе используется разъем BNC с максимальным выходным напряжением 150 Вп-п (±75 Вп) и максимальным выходным током 1,41 Ап. Выходной кабель согласован с радиочастотными коаксиальными кабелями BNC для снижения затухания сигнала при работе на высоких частотах. ПОРТЫ КОНТРОЛЯ Порт контроля 1/100: Напряжение на этом порте составляет 1/100 от напряжения на выходном порте. Порт контроля оснащён разъёмом BNC и может быть напрямую подключён к осциллографу для контроля выходного напряжения в режиме реального времени.
