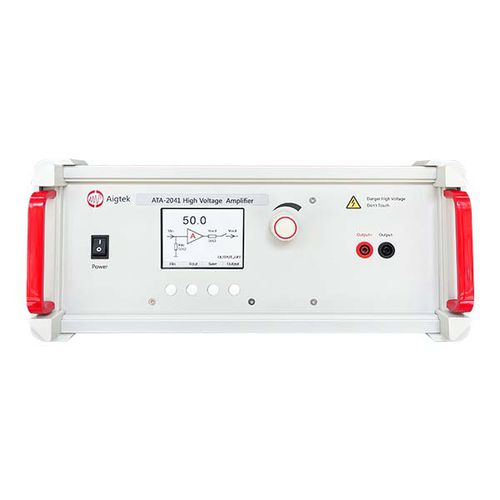

Усилитель высокого напряжения ATA-2041

сигналанапряженияс одиночным каналом

ATA-2041 — это идеальный одноканальный высоковольтный усилитель, способный усиливать как переменные, так и постоянные сигналы. Он обеспечивает максимальное выходное напряжение 400 Вp-p (±200 Вp), что позволяет управлять высоковольтными нагрузками. Цифровая регулировка коэффициента усиления по напряжению позволяет выполнять точную настройку, а сохранение типовых настроек одним нажатием обеспечивает простоту и удобство эксплуатации. Устройство совместимо с основными моделями генераторов сигналов, что обеспечивает бесперебойное усиление сигнала. ЖК-ДИСПЛЕЙ ЖК-дисплей динамически отображает состояние и параметры устройства, обеспечивая понятный и интуитивно понятный интерфейс. Коэффициент усиления по напряжению Коэффициент усиления по напряжению регулируется в цифровом режиме в диапазоне от 0 до 60x с двумя режимами: грубая настройка (шаг 1) и точная настройка (шаг 0,1). В сочетании с ЖК-дисплеем это позволяет быстро и точно настроить желаемое значение напряжения. Вход Вход оснащён разъёмом BNC с переключаемым импедансом 50 Ом или 5 кОм, что обеспечивает идеальное согласование как с источниками сигнала с высоким, так и с низким импедансом. Выход На выходе используются разъёмы типа «банан», с максимальным выходным напряжением 400 Вp-p (±200 Вp) и максимальным выходным током 100 мАp. Мониторинг Монитор 10 мВ/В: напряжение на этом порте составляет 1/100 от напряжения на выходном порте. Порт мониторинга оснащён разъёмом BNC и может быть напрямую подключён к осциллографу для мониторинга выходного напряжения в режиме реального времени. Монитор 10 В/А: напряжение на порте мониторинга в 10 раз превышает выходной ток. Порт мониторинга оснащён разъёмом BNC и может быть напрямую подключён к осциллографу для мониторинга выходного тока в режиме реального времени.
