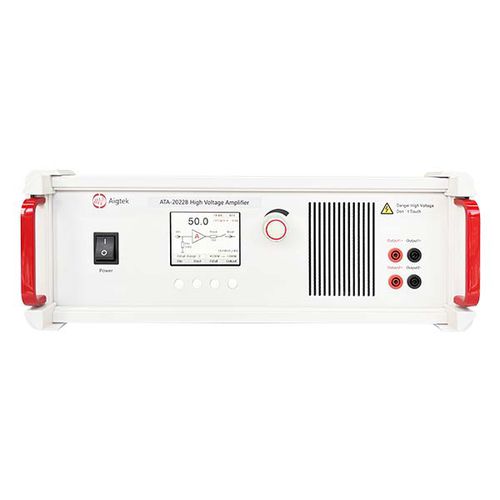

Усилитель высокого напряжения ATA-2022B

сигналанапряженияКИПиА

ATA-2022B — это двухканальный высоковольтный усилитель, способный усиливать как переменные, так и постоянные сигналы. Максимальное выходное напряжение составляет 200 Вp-p, при этом диапазон выходного напряжения регулируется в зависимости от выходной шины. Напряжение смещения постоянного тока можно регулировать в трёх уровнях, причём плавная регулировка позволяет достичь максимального выходного напряжения ±160 В, что обеспечивает генерацию асимметричных сигналов для управления высоковольтными нагрузками. Входное и выходное сопротивление можно переключать между двумя уровнями. Коэффициент усиления по напряжению регулируется цифровым способом, при этом параметры сохраняются автоматически. Устройство оснащено функцией программного управления, обеспечивающей простое и удобное управление. Его можно использовать совместно с генераторами сигналов для плавного усиления сигнала. Широкодиапазонный блок питания соответствует различным региональным стандартам электропитания по всему миру. ЖК-дисплей ATA-2022B оснащён ЖК-экраном для динамического отображения состояния и параметров устройства. Подсказки, выводимые разными цветами, повышают эффективность взаимодействия человека с устройством, а рабочий интерфейс понятен с первого взгляда, прост и интуитивно понятен. Коэффициент усиления по напряжению Коэффициент усиления по напряжению регулируется в цифровом режиме в диапазоне от x0 до x60 с двумя режимами: грубая настройка (шаг 1) и точная настройка (шаг 0,1). В сочетании с ЖК-дисплеем это позволяет быстро и точно настроить желаемое значение напряжения. ПОРТЫ МОНИТОРИНГА Порт мониторинга 20 мВ/В: Напряжение на порте мониторинга составляет 1/50 от напряжения на выходном порте. Порт мониторинга оснащён разъёмом BNC, что позволяет напрямую подключать осциллограф для мониторинга выходного напряжения в режиме реального времени. Порт мониторинга 2 В/А: Напряжение на порте мониторинга составляет 2-кратную величину выходного тока.
