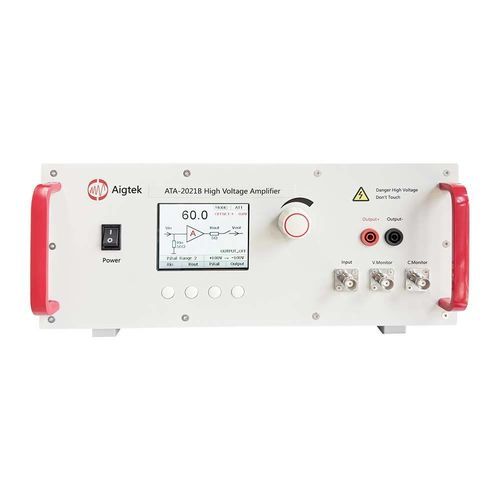

Усилитель высокого напряжения ATA-2021B

сигналамощностицифровой

ATA-2021B - это одноканальный усилитель высокого напряжения, способный усиливать сигналы переменного/постоянного тока. Максимальный выходной сигнал высокого напряжения 200Vp-p (±100Vp), напряжение смещения по постоянному току может регулироваться в трех диапазонах, а максимальный выходной сигнал может составлять ±160V с непрерывной регулировкой, что позволяет реализовать требование асимметричного вывода сигнала и управлять высоковольтной нагрузкой. 2 уровня входного и выходного сопротивления переключаются, коэффициент усиления напряжения регулируется с помощью цифрового управления, а параметры настройки могут быть сохранены автоматически. Он может быть использован с генератором сигналов для реализации усиления сигнала без потерь. Функция программного управления является дополнительной. Вход Разъем BNC для порта ввода, входное сопротивление 50Ω, 10kΩ опционально, что может соответствовать основным маркам генераторов сигналов на рынке. ЖК-дисплеи ATA-2021B использует ЖК-дисплей для отображения состояния и параметров оборудования. Интерфейс управления прост и понятен. Усиление напряжения Коэффициент усиления напряжения 0-60 плавно регулируется, 1 шаг для грубой настройки, 0,1 шаг для точной настройки. В сочетании с ЖК-дисплеем усиления напряжения, необходимое значение напряжения может быть быстро отрегулировано. Монитор монитор 20 мВ/В: напряжение порта составляет 1/50 от выходного порта, разъем BNC для порта монитора, который может быть подключен к осциллографу напрямую для достижения мониторинга выходного напряжения в режиме реального времени. 2V/A Monitor: ток порта в два раза больше выходного порта, BNC разъем для порта монитора, который может быть подключен к осциллографу напрямую для достижения мониторинга выходного тока в реальном времени. Скорость нарастания：≥445V/us
