Защитный материал EMI

установленный на картеклеткакоробка

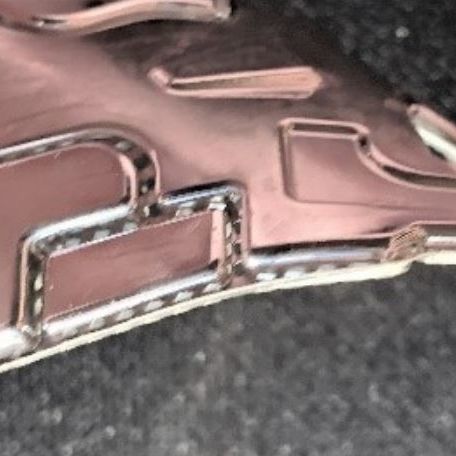

Экранирующие банки для печатных плат, также известные как экраны на уровне платы или экраны EMI для печатных плат, используются для изоляции схем путем создания клетки Фарадея непосредственно на плате, которая окружает схему, подлежащую экранированию. Существует множество различных типов экранов на уровне платы, но их можно разделить на две большие категории: однокомпонентные и двухкомпонентные экраны EMI на уровне платы. Термин "экранирование печатной платы" обычно относится к цельному экрану, который припаивается непосредственно к печатной плате. Типичный цельный экран на уровне платы состоит из штампованной металлической банки (обычно прямоугольной), которая припаивается непосредственно к площадкам заземления или через заземляющие отверстия на печатной плате. Существует очень широкий диапазон по количеству точек пайки между экраном и плоскостью заземления печатной платы. Например, в самом крайнем случае экран может быть непрерывно припаян по периметру банки в месте ее сопряжения с платой. Это, по сути, создает полную клетку Фарадея и обеспечивает один из самых высоких уровней эффективности экранирования. Другие методы включают в себя припаивание площадок через каждые 2-4 мм по периметру и штырьков, которые припаиваются с обратной стороны платы, так как эти штырьки выступают через проходы или сквозные отверстия. Преимущества цельных экранов на уровне платы в том, что они обеспечивают высокий уровень эффективности экранирования и являются одними из самых недорогих решений. Типичные недостатки цельных экранирующих банок для печатных плат Недостатки могут быть многочисленными. Если экранирующая банка установлена во время процесса расплавления, вы теряете возможность проверить и/или переделать плату после расплавления.
