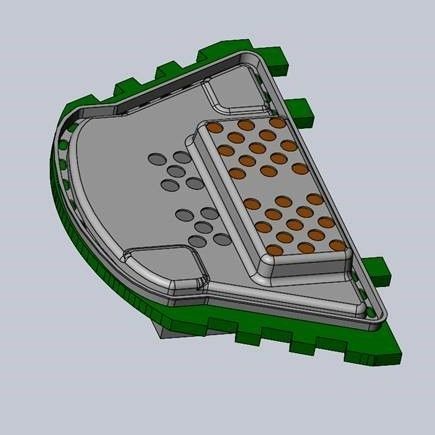

Защитный материал EMI
установленный на картеклеткадля электронной платы

защитный материал EMI
защитный материал EMI
защитный материал EMI
защитный материал EMI
защитный материал EMI
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Спецификации
EMI, установленный на карте
Тип
клетка
Применение
для электронной платы

Описание

Технология экранирования ЭМИ на уровне платы SnapShot предлагает самый низкопрофильный экран на уровне платы, доступный сегодня на рынке. ЭМИ-экраны SnapShot изготавливаются из запатентованного материала, состоящего из полиэфиримидной пленки толщиной 0,125 мм (5 мил), которая с одной стороны покрыта оловом толщиной 5 микрон. Эта луженая поверхность выступает в качестве проводящего слоя, соединяющегося с плоскостью заземления для завершения создания клетки Фарадея. Поскольку электромагнитный экран SnapShot на уровне платы покрыт оловом только на одной поверхности, другая поверхность (внутренняя поверхность экрана) представляет собой непроводящий полиэфиримид. В результате получается экран ЭМИ на уровне платы, который можно спроектировать высотой, равной высоте самого высокого компонента, без опасения возникновения короткого замыкания. Кроме того, каждый экран SnapShot разрабатывается и производится по индивидуальному заказу с помощью нашего процесса термоформовки, который позволяет получить контурный профиль, соответствующий по высоте профилю разводки платы.

---

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги XGR Technologies
