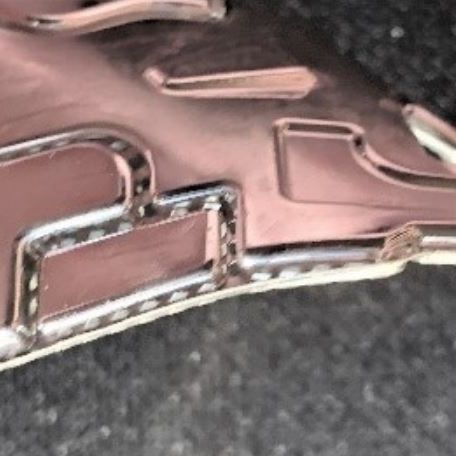

Защитный материал RFI
EMIустановленный на картеклетка

защитный материал RFI
защитный материал RFI
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Спецификации
EMI, RFI, установленный на карте
Тип
клетка
Применение
для электронной платы

Описание

Типичный цельный экран на уровне платы состоит из штампованной металлической банки (обычно прямоугольника), которая припаивается непосредственно к заземляющим площадкам или через заземляющие каналы на печатной плате. Существует очень широкий спектр точек пайки между экраном и плоскостью заземления печатной платы. Например, в самом крайнем случае экран может быть непрерывно припаян по периметру банки в месте ее сопряжения с платой. Это, по сути, создает полную клетку Фарадея и обеспечивает один из самых высоких уровней эффективности экранирования. Другие методы включают в себя припаивание площадок через каждые 2-4 мм по периметру и штырьков, которые припаиваются с обратной стороны платы, так как эти штырьки выступают через проходы или сквозные отверстия. Преимущества цельных экранов на уровне платы в том, что они обеспечивают высокий уровень эффективности экранирования EMI/RFI и являются одними из самых недорогих решений. Однако недостатки могут быть многочисленными. Если экран устанавливается во время процесса расплавления, вы теряете возможность проверки и/или доработки платы после расплавления. Если экран устанавливается после расплавления, это может быть очень дорогостоящий и трудоемкий ручной процесс, он может привести к отпайке соседних компонентов, и его нельзя снять и заменить, не подвергая плату и компоненты дополнительному нагреву, что всегда сопряжено с риском. Для обеспечения прочного паяного соединения между цельным экраном и печатной платой существуют жесткие требования к копланарности, которых трудно достичь и которые становятся все более сложными по мере увеличения размера экрана. Улучшенное цельное экранирование электромагнитных помех с помощью SnapShot® EMI Shield от XGR Technologies

---

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги XGR Technologies
