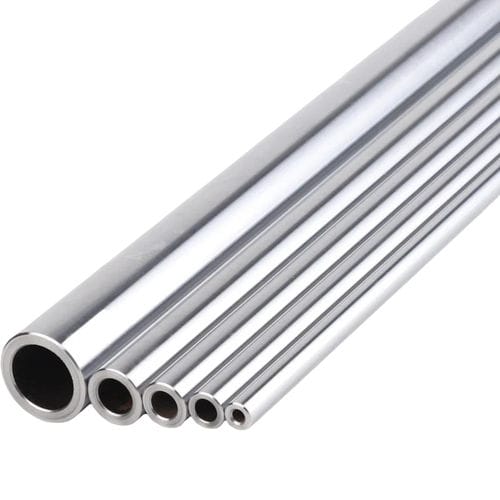

Гидравлический жесткий шланг

из углеродистой сталидля интенсивного использованиядля применения в сельском хозяйстве

Основная информация

• Модель: Полая хромированная штанга
• Марка: EAST AI
• Материал: CK45 среднеуглеродистая сталь (прибл. 0,42–0,50% C)
• Длина: на заказ, до 15 м
• Допуски ID: f7 / f8 / g6 и др.
• Шероховатость поверхности: Ra ≤ 0,2 µm

Ключевые характеристики

• CK45 обеспечивает высокую прочность на разрыв при хорошей обрабатываемости и свариваемости — подходит для гидравлических и конструкционных применений.
• Полая конструкция снижает массу при сохранении требуемой жесткости для динамических узлов.
• Хромированная наружная поверхность повышает износостойкость, твердость поверхности и коррозионную стойкость.
• Поставляется с внутренним отверстием без хонингования (ID поставляется без хонингования), что позволяет снизить стоимость, если внутренняя точность не критична, или дать возможность заказчику выполнить финальную обработку.
• Доступны индивидуальные длины и опциональные услуги по обработке торцов и нарезке резьбы для соответствия требованиям гидроцилиндров или конструкции машины.
• Экономичная альтернатива полностью хонингованным штангам при сохранении преимуществ материала и покрытия.

Технические характеристики
Материал: CK45 среднеуглеродистая сталь
Наружная отделка: хромирование
Внутреннее отверстие (ID): поставляется без хонингования (ID not honed)
Конструкция: полая цилиндрическая штанга
Стандартная / макс. длина: на заказ, до 15 м (в некоторых ссылках указывается до 13 м в зависимости от оснастки)
Допуски (OD / длина / прямолинейность): указываются в заказе клиента
Допуски ID: f7 / f8 / g6 и др.
Шероховатость поверхности: Ra ≤ 0,2 µm
Дополнительная обработка: антикоррозионное масло для хранения; опциональные механические обработки


Области применения

• Гидроцилиндры для экскаваторов, вилочных погрузчиков, самосвалов, сельскохозяйственной техники и прочей мобильной техники.
• Строительная и землеройная техника: краны, погрузчики, бульдозеры, телескопические погрузчики.
• Промышленные и автоматизированные машины: прессы, инжекционные формы, подъемные узлы, требующие прочных хромированных штанг.
• Сельскохозяйственное и горнодобывающее оборудование при интенсивных нагрузках.
• Общие механические применения: телескопические стрелы, опорные стержни, поршни и другие сборочные единицы.

Производственный процесс

• Отбор качественных бесшовных труб или полых стержней CK45 с поддающимися прослеживанию сертификатами на материал.
• Предварительная обработка: резка по длине, обработка торцов и подготовка концов.
• Термическая обработка / нормализация для стабилизации структуры и снижения внутренних напряжений.
• Формирование полости / сверление для образования внутреннего отверстия; для изделий без хонингования финальное хонингование не выполняется.
• Контролируемое хромирование наружной поверхности с заданной толщиной и твердостью покрытия.
• Контроль размеров: прямолинейность, кругловность и пригодность для гидравлических сборок.
• Защита поверхности и упаковка: антикоррозионное масло или защитные покрытия; аккуратная упаковка для предотвращения коррозии при транспортировке.
• Финальная проверка и документация: Mill Test Certificates (MTC), отчеты по размерам и записи по толщине покрытия.

Гарантия качества и сертификаты

• Измерения по размерам: прямолинейность, наружный диаметр (OD), толщина стенки, допуски по длине.
• Проверка поверхности и покрытия: измерение толщины хрома, равномерность и испытания на адгезию.
• Механические испытания: прочность на разрыв, предел текучести и удлинение подтверждаются испытательными отчетами.
• Испытания на коррозию и солевой туман доступны по запросу.
• Документация: MTC, прослеживаемость материала и протоколы проверки; при необходимости ссылка на ISO 9001.

Информация для заказа

• Укажите наружный диаметр, толщину стенки (для полых штанг), длину и требуемую обработку концов или нарезку резьбы.
• Укажите, будет ли покупатель выполнять обработку внутреннего отверстия (изделие поставляется без хонингования ID).
• Подтвердите требуемую толщину хрома и любые дополнительные обработки поверхности (пассивация, антикоррозионное покрытие и т.д.).
• Предоставьте требования по допускам для прямолинейности, соосности и других механических параметров.
• Доступны опции индивидуальной упаковки, резки по длине и специальные обработки; поддержка крупных заказов и складских форматов.

Техническое резюме

• Коммерческое наименование: Полая хромированная штанга
• Марка: EAST AI
• Материал: CK45 среднеуглеродистая сталь (прибл. 0,42–0,50% C)
• Наружное покрытие: хромирование
• Внутреннее отверстие: поставляется без хонингования
• Макс. длина: на заказ, ссылки до 15 м
• Допуски ID: f7 / f8 / g6 доступны
• Шероховатость поверхности: Ra ≤ 0,2 µm
