Обзор продукта

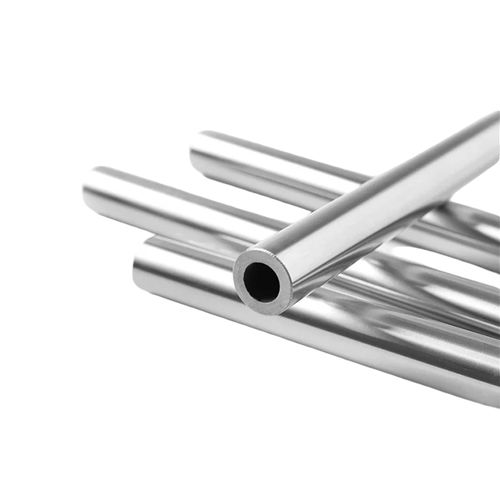

Полая хромированная поршневая штанга из стали 20MnV6 сочетает высокую прочность на разрыв и хорошую обрабатываемость с облегчённой полой конструкцией. Внутренний диаметр (ID) поставляется без хонингования (финиш после сверления), поэтому изделие подходит для внутренних неплотных применений или случаев, когда внутренняя обработка не критична. Типичный диапазон наружных диаметров 25–250 мм, стандартные длины до 6 м (по запросу возможны длины до 15 м).

Модель / Основная информация

• Модель: Hollow Chrome Plated Rod
• Brand: EAST AI
• Материал: сталь 20MnV6
• Наружный диаметр: 25–250 мм
• Длина: до 6 м (возможны варианты по заказу; максимальная способность 15 м)
• Применение: поршневые штанги для гидроцилиндров, линейные валы, промышленное оборудование

Химический состав стали 20MnV6
Элемент | Содержание (%)
Углерод (C) | 0,17–0,23
Марганец (Mn) | 1,30–1,70
Кремний (Si) | 0,10–0,35
Ванадий (V) | 0,07–0,12
Сера (S) | ≤ 0,035
Фосфор (P) | ≤ 0,035

Ключевые характеристики

• Высокая прочность на разрыв — подходит для средних и тяжёлых гидравлических нагрузок
• Хорошая обрабатываемость — допускает резку, нарезание резьбы и сверление
• Оптимизация массы — полая конструкция снижает массу при сохранении жёсткости
• Твёрдое хромовое покрытие — типичная толщина 20–30 μm для защиты от износа и коррозии
• Гладкая наружная поверхность — Ra ≤ 0,2 μm после полировки
• Контроль прямолинейности — ≤ 0,2 mm/m
• Настраиваемые допуски — ID/OD согласно чертежу (например: f7 / g6)

Технические характеристики
Материал | 20MnV6
Обработка поверхности | Твёрдый хром (покрытие)
Толщина хрома | 20–30 μm
Твёрдость поверхности | ≥ 850 HV
Шероховатость | Ra ≤ 0,2 μm
Прямолинейность | ≤ 0,2 mm/m
Состояние ID | Не хонинговaна (финиш сверления)
Наружный диаметр | 25 мм – 250 мм
Длина | До 6 м (типично); до 15 м по запросу
Примеры допусков | f7 / f8 / g6
Типичные применения | Поршневые штанги, линейные валы, автоматизация производства


Производственный процесс

• Отбор материала — сертифицированные заготовки 20MnV6 с контролируемым химсоставом
• Сверление / расточка — глубокое сверление или трепанация для формирования полой секции
• Термообработка — нормализация и отпуск для повышения прочности и вязкости
• Точная токарная обработка и шлифовка — обеспечение наружных размеров и точности поверхности
• Хромирование — равномерное нанесение покрытия для стойкости к износу
• Полировка — наружная поверхность до Ra ≤ 0,2 μm
• Финальная инспекция — проверка твёрдости, шероховатости, прямолинейности и толщины покрытия по процедурам ISO9001

Применения

• Гидравлические и пневматические цилиндры
• Оборудование для погрузки и подъёма
• Сельскохозяйственная и строительная техника
• Системы промышленной автоматизации
• Детали станков и линейные направляющие
• Морское и оффшорное оборудование (внутренний ID без герметизации)

Упаковка и доставка

• Упаковка: антикоррозионное масло на поверхности; штанги упакованы в защитную бумагу и уложены в деревянные ящики; доступны варианты с пластиковой плёнкой и стальными поддонами
• Срок поставки: обычно 20–30 дней после подтверждения заказа (в зависимости от объёма и спецификаций)
• Способы доставки: морской, авиа или мультимодальный транспорт
• Основные рынки: Европа, Россия, Юго-Восточная Азия, Южная Америка, Ближний Восток

Технические характеристики

• Материал: 20MnV6
• Модель: Hollow Chrome Plated Rod
• Поверхностная обработка: твёрдый хром (20–30 μm)
• Твёрдость поверхности: ≥ 850 HV
• Внешняя шероховатость: Ra ≤ 0,2 μm
• Прямолинейность: ≤ 0,2 mm/m
• Состояние ID: не хонинговaна (финиш сверления)
• Диапазон наружных диаметров: 25–250 мм
• Длина: до 6 м (по заказу до 15 м)
• Допуски: примеры f7 / f8 / g6
