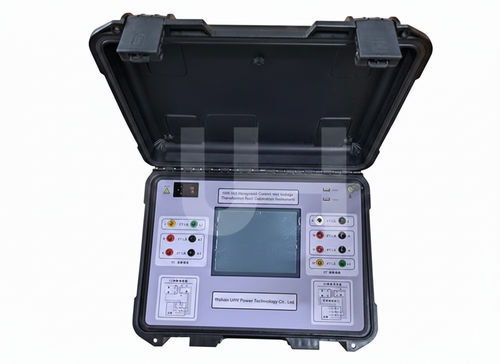

Калибратор тока UHV-901
напряжениеэлектрические параметрыуниверсальный

Калибратор тока - UHV-901 - Wuhan UHV Power Technology Co.,Ltd. - напряжение / электрические параметры / универсальный
Калибратор тока - UHV-901 - Wuhan UHV Power Technology Co.,Ltd. - напряжение / электрические параметры / универсальный
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Wuhan UHV Power Technology Co.,Ltd.

Характеристики

Физическая величина
напряжение, тока, электрические параметры
Применение
универсальный, для трансформатора, для трансформатора напряжения
Вариант
переносной, высокой точности, компактный, эталонного образца, со встроенным регистратором данных, для суровых природных условий
Температура

МИН.: 0 °C
(32 °F)

МАКС.: 40 °C
(104 °F)

Диапазон влажности

МИН.: 0 %

МАКС.: 85 %

Описание

Введение в продукт

  • UHV-901 — интегрированное полевое и лабораторное устройство для калибровки трансформаторов тока (CT) и трансформаторов напряжения/потенциала (PT/VT). Обеспечивает высокоточные измерения отношений и фаз с встроенным эталоном 0.02 класса и 800×600 ЖК-сенсорным экраном (WINCE) для пошагового руководства, локального хранения данных и экспорта по USB.


Ключевые особенности

  • Интегрированное решение: Технология малосигнальных измерений обеспечивает полный тест ошибок CT/PT без внешних эталонных трансформаторов, повышающих устройств или нагрузочных боксов; встроенный эталон 0.02 класса (эквивалент 0.05S).
  • Расширенные возможности тестирования: Широкий диапазон измерений (1%–200%, включая CT класса S); измерение ошибок отношения и фазы в любых точках нагрузки; автоматическое определение полярности и отношения для известных и неизвестных трансформаторов; тестирование VT в соответствии с национальными стандартами (20%–120%).
  • Удобство использования: 800×600 ЖК-сенсорный экран с подсказками по подключению, автоматическим обнаружением ошибок проводки и предупреждениями, локальным хранением данных и экспортом по USB; ударопрочный корпус; масса <6 кг; габариты 472×355×168 мм.
  • Эффективный рабочий процесс: Тестирование вблизи сетевой частоты для минимизации помех, мгновенная оценка «пройдено/не пройдено» и формирование отчёта по национальным стандартам одним нажатием.


Применение

  • Полевое калибрование счётчиков и измерительных устройств
  • Проверка стандартных и нестандартных CT и PT
  • Идентификация и определение параметров неизвестных трансформаторов


Характеристики / технические спецификации

  • CT-блок: Диапазон отношений CT: 5A/5A ~ 25000A/5A (5A/1A ~ 5000A/1A); погрешность коэффициента трансформации ±0,2%. Диапазон измерения ошибок CT: 5A/5A ～ 5000A/5A (5A/1A ～ 5000A/1A). Классы точности тестируемых CT: 1.0, 0.5, 0.5S, 0.2, 0.2S. Точность измерения ошибки CT (эталон): уровень 0.02.
  • PT-блок: Диапазон отношений PT: полнодиапазонное измерение (электромагнитный тип) ±0.2%. Диапазон измерения ошибок PT (примеры первичного/вторичного): первичное 3–220 kV (включая нестандартные первичные напряжения). Примеры вторичных: 3kV/100V, 6kV/100V, 6.3kV/100V, 10kV/100V, 10.5kV/100V, 13.8kV/100V, 15kV/100V, 15.75kV/100V, 18kV/100V, 20kV/100V, 35kV/100V, 66kV/100V, 110kV/100V, 220kV/100V. Коэффициент мощности PT: 0.0–1.0. Точность измерения ошибки PT (эталон): уровень 0.05.
  • Измерение сопротивления постоянному току: 0.0–0.1 Ω ±3%; 0.1–50 Ω ±1%.
  • Рабочая среда: температура 0–40 °C; влажность <85% при 25 °C.
  • Потребляемая мощность: 30 W (в режиме ожидания), 150 W (в работе).
  • Масса: 6.0 кг. Габариты: 472 mm × 355 mm × 168 mm.
  • Пользовательский интерфейс: 800×600 ЖК-сенсорный экран (WINCE) с подсказками по подключению, автоматическим обнаружением ошибок проводки, локальным хранением и экспортом по USB.

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги Wuhan UHV Power Technology Co.,Ltd.
Более подробная информация на сайте Wuhan UHV Power Technology Co.,Ltd.

Другие изделия Wuhan UHV Power Technology Co.,Ltd.

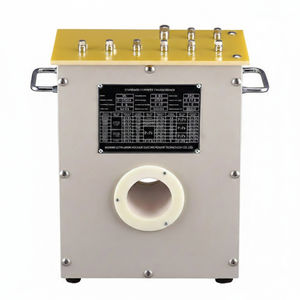

Тестер измерения мощности
