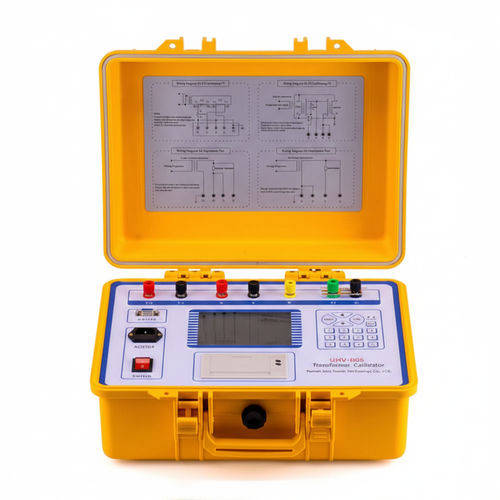

UHV-905 — автоматическая система калибровки для трансформаторов тока (CT) и трансформаторов напряжения (PT). Устройство объединяет уникальную продвинутую схему и технологию DSP для устранения нестабильности RC-фазосдвиговой цепи и обеспечивает точные измерения погрешности отношения, фазы/угла, импеданса и адмиттанса с автоматической выборкой и поддержкой ПО хоста для ПК.

Основные функции

• Автоматическая калибровка CT и PT: измерение погрешности отношения, импеданса и адмиттанса; испытания времени/адмиттанса.
• Уникальная продвинутая схема в сочетании с DSP для стабилизации измерений при нестабильности фазового сдвига RC.
• Большой матричный ЖК-дисплей (320 × 240) с долговечной подсветкой для наглядного отображения разницы отношения и угла.
• Автоматическое определение и индикация неверной полярности и неправильного коэффициента трансформации.
• Программное обеспечение хоста для ПК для виртуальных приборов и удаленного управления/визуализации.
• Автоматическое переключение диапазонов, обработка S-уровня измерений и подавление гармоник > 40 dB.

Диапазоны измерений и условия эксплуатации

• Условия эксплуатации: температура 5℃ – 40℃; относительная влажность <80% (при 25℃); высота <2500 м; сет. частота 50 Гц ±0,5 Гц; сетевой вход 220 В ±5%.
• Диапазоны измерений: кофазная компонента 0.0001 ～ 200.0 (%) разрешение 0.0001; ортогональная компонента 0.001 ～ 700.0 разрешение 0.001; импеданс 0.0001 ～ 20.0 Ом разрешение 0.0001; адмиттанс (мс) 0.0001 ～ 20.0 разрешение 0.0001.
• Рабочий диапазон тока: (1% ～ 149%) In (In = 5 А); (5% ～ 149%) In (In = 1 А).
• Рабочий диапазон напряжения: (5% ～ 149%) Un (Un = 100 В, 150 В, 100 В/…); (5% ～ 149%) Un (Un = 100 В/3).
• Нагрузка (ток): TX < 0.12 Ом при cosφ = 1.
• Нагрузка (напряжение): < 0,25 ВА (100 В).
• Индикация ошибки полярности: при рабочем токе/напряжении > 5% номинала и погрешности > 180% должна быть индикация полярности; если > 10% номинала и индикация отсутствует, это указывает на неисправность.
• Индикация ошибки переменного коэффициента: при рабочем токе/напряжении > 5% номинала и погрешности в диапазоне 30%–180% отображается индикация ошибки переменного коэффициента.
• Изоляционное/выдерживаемое напряжение: клеммы и розетка выдерживают 1,5 кВ относительно корпуса в течение 1 минуты.

Функции / Технические характеристики

• Дисплей: матричный ЖК 320 × 240 точек с широким углом обзора и долговечной подсветкой.
• Пользовательский интерфейс: многоязычный интерфейс управления (в оригинале имеется интерфейс на китайском); крупные индикаторы для разницы отношения и угла.
• Соответствие: соответствует JJG314-1993 и JJG314-1994; поддерживает автоматическую выборку.
• Расширенные функции: автоматическое переключение диапазонов, обработка S-уровня, подавление гармоник > 40 dB.
• Потребляемая мощность: <15 VA (без микро-принтера); <25 VA (с микро-принтером).
• Габариты (Д × Ш × В): 260 × 350 × 150 мм.
• Вес: 6 кг.
