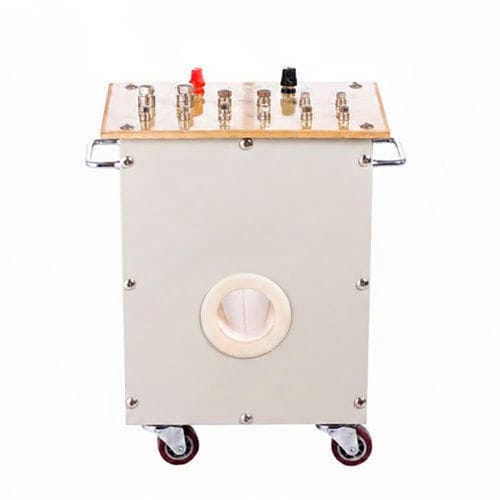

Генератор тока SL series

переноснойдля использования в промышленности

Генератор тока SL предназначен для подачи первичного тока или питания однофазных устройств 50 Гц при проверке трансформаторов тока. Устройство состоит из входной обмотки (220 В), выходной обмотки (≤100 А) и проходной (сердечниковой) обмотки.

Конструкция и принцип действия

• Входная обмотка: 220 В (однофазная, 50 Гц).
• Выходная обмотка: номинальный выход ниже 100 А; на паспортной табличке указан допустимый номинальный ток через сердечниковую обмотку.
• Проходная (сердечниковая) обмотка: допускает многократные витки; допустимый номинальный ток обратно пропорционален числу витков.
• Псевдоним: Генератор тока.

Ключевые характеристики

• Выходной ток на табличке относится к допустимому номинальному току через сердечниковую обмотку.
• При прохождении нескольких витков через сердечник допустимый номинальный ток уменьшается обратно пропорционально числу витков.
• Отношение выходной мощности на табличке к произведению выходного тока и напряжения на виток определяет максимальное число витков, допустимых через сердечник при указанном выходном токе.
• Оснащён роликами для удобства перемещения и транспортировки.

Условия эксплуатации / Ограничения по окружающей среде

• Температура эксплуатации: -5°C до +40°C.
• Влажность: < 80%.
• Предназначен для длительной работы при номинальном токе.
• Допускается перегрузка 1,5× номинала в течение 30 минут.

Габариты и варианты

• SL-4: 420 × 240 × 4500 мм³.
• SL-7: 600 × 350 × 700 мм³.

Масса (пример)

• SL-4: 14 кг.

Технические спецификации

• Входная обмотка: 220 В (однофазная, 50 Гц).
• Выходная обмотка: номинальный выход ниже 100 А (значение на табличке).
• Проходная обмотка: допускает многократные витки; допустимый ток изменяется обратно пропорционально числу витков.
• Возможность перегрузки: 1,5× номинального тока на 30 минут.
• Рабочий диапазон: -5°C до +40°C; влажность < 80%.
• Мобильность: оснащён роликами для транспортировки.
• Типичные модели: SL-4 (420×240×4500 мм³, 14 кг), SL-7 (600×350×700 мм³).

Документация и мультимедиа

• Изображения продукта и демонстрационные видео (встроенные YouTube).
• Руководство пользователя (PDF) доступно.
