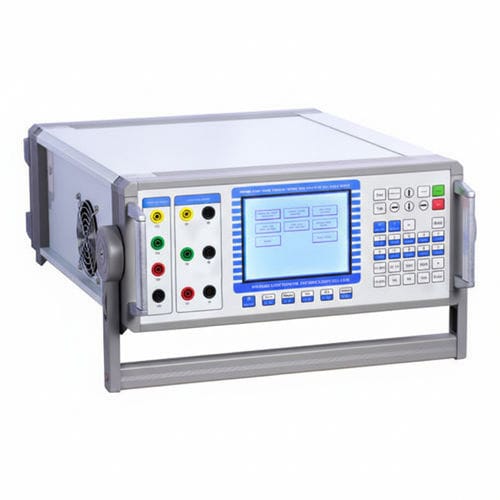

Настольный источник электропитания UHV-930

AC/ACрегулируемыйпри постоянном токе

UHV-930 — программируемый прецизионный источник переменного тока, предназначенный для проверок, калибровки и производственных испытаний. Обеспечивает низкоискажённые синусоидальные выходы с регулируемой амплитудой, фазой и частотой, а также мощную стабильную способность управления нагрузкой для резистивных, индуктивных, ёмкостных и комбинированных нагрузок.

Функции

• Программируемая генерация низкоискажённого переменного напряжения и тока с регулировкой фазы и амплитуды (поддержка синтеза гармоник 2–22 порядка и произвольных комбинаций).
• Быстрый аппаратный PID и цифровое управление (32‑бит MCU + DSP) для минимизации колебаний выхода при изменениях нагрузки.
• Высокая нагрузочная способность для ёмкостных, индуктивных, резистивных и смешанных нагрузок; автоматическое переключение диапазонов напряжения и тока.
• Встроенный ЖК‑дисплей и ПК‑подключение (RS232) с открытым протоколом для интеграции и доработки.
• Комплексные защиты: по току, по напряжению, по температуре, от короткого замыкания, обрыва цепи и перегрузки.

Типичные применения

• Калибровочные лаборатории и метрология (тестирование счетчиков в связке с ПК‑ПО).
• НИОКР и функциональные испытания силового оборудования, инверторов и защитных реле.
• Производственные стенды, требующие программируемой симуляции фаз, частоты и гармоник.

Характеристики / технические спецификации

• Выход переменного напряжения: разрешение 0,05%RG; точность < ±0,1%RG; стабильность < ±0,03%RG/1 мин.; искажения < 0,1% (при неёмкостной нагрузке); номинальная мощность на фазу 15 ВА; коэффициент регулировки при полной нагрузке < ±0,03%RG; время регулировки < 1 мс; диапазон 0 В ～ 420 В; ступени 0–140 В, 140–280 В, 280–420 В (автоматическое переключение).
• Выход переменного тока: разрешение 0,05%RG; точность < ±0,1%RG; стабильность < ±0,03%RG/1 мин.; искажения < 0,1% (при неёмкостной нагрузке); номинал на фазу 15 ВА; диапазон 0 A、1 mA ～ 10 A (опция 20 A); типичные ступени 0–0,2 A, 0,2–1 A, 1–5 A, 5–10 A с автоматическим переключением; настраиваемо до 20 A.
• Выходная мощность: точность < 0,1%RG; стабильность < 0,03%/1 мин.
• Фаза: диапазон 0 ～ 359,99°; разрешение 0,02°; точность ±0,05°.
• Частота: диапазон 40 Гц ～ 65 Гц; разрешение 0,005 Гц; точность ±0,005 Гц; температурный дрейф ±1 PPM/°C; долгосрочная стабильность ±4 PPM/год.
• Коэффициент мощности: диапазон −1 ～ 0 ～ +1; разрешение 0,05%; точность 0,1%.
• Сеть питания: 220 V AC, 50 Hz ±5%.
• Гармонический выход: обеспечение точного вывода 2–22 гармоник с возможностью комбинаций; при выводе гармоник доступная нагрузочная способность примерно уменьшается вдвое — рекомендуется не превышать половины номинальной нагрузки.
• Интерфейс и управление: ЖК‑дисплей 320×240; 32‑бит MCU + DSP; RS232 и открытый протокол для интеграции с ПК.
• Защиты: по току, по напряжению, по температуре, от короткого замыкания, обрыва цепи и перегрузки.
• Габариты: 480 × 330 × 680 мм.
• Масса нетто: 31,6 кг.
