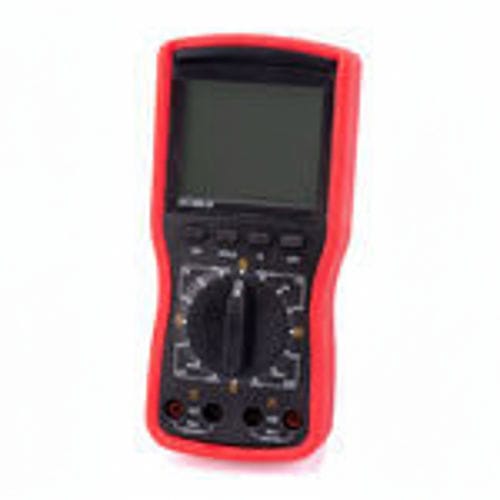

Цифровой фазометр SMG2000E

многофункциональныйдля кабелей

Цифровой фазометр SMG2000E с двойными клещами — портативный высокоточный двухканальный прибор для полевых измерений напряжения, тока и фаз. Позволяет выполнять безопасные неинвазивные измерения без разъединения линий и предназначен для диагностики фазовых сдвигов (U‑U, I‑I, U‑I), определения порядка фаз, проверки группировок трансформаторов, систем дифференциальной защиты и подключений счетчиков.

Основные характеристики

• Компактный ручной корпус — удобен для полевых работ.
• Широкий диапазон измерений: ток 10 mA–10 A; напряжение 3 V–500 V без разрыва цепи.
• Высококонтрастный ЖК‑дисплей: символы до 25 мм, угол наклона 70° для удобного чтения.
• Интуитивный переключатель функций для быстрой смены режимов: напряжение, ток, фаза.
• Высокоточные клещевые сенсоры: разрешение по току 0,1 mA, по напряжению 0,1 V (патентованные).
• Низкое энергопотребление с контролем напряжения батареи; питание от единственной 9 V плоской батареи.

Области применения

• Полевые проверки фазовых сдвигов и порядка фаз.
• Проверка обмоток и группировки трансформаторов.
• Проверка подключений дифференциальной защиты и кабельных соединений счётчиков.
• Неинвазивная диагностика там, где разрыв цепи невозможен или нежелателен.

Параметры измерений и условия

• Условие эталона: температура окружающей среды (23±5) °C; влажность 45–75% RH; измеряемая форма сигнала — синусоида, β = 0.02; частота (50±0.2) Hz.
• Номинальные условия работы: температура 0–40 °C; влажность 20–80% RH; форма сигнала синусоида, β = 0.05; частота (50±0.5) Hz. При номинальных условиях предельная рабочая погрешность не должна превышать вдвое соответствующего предела базовой погрешности.
• Измерение фазы: диапазон 0–360°; разрешение 1°; базовая погрешность ±2°.
• Измерение переменного напряжения: диапазоны и разрешения — 20 V (0.01 V), 200 V (0.1 V), 500 V (1 V); базовая погрешность ±(0,3% показ + 0,2% диапазон). Входное сопротивление при измерении U1–U2: 40 kΩ.
• Измерение переменного тока: диапазоны и разрешения — 200 mA (0.1 mA), 2 A (1 mA), 10 A (10 mA); базовая погрешность ±(0,3% показ + 0,2% диапазон).
• Типичные амплитуды для измерения фазы: эталон 100–220 V и 0.5–1.5 A; номинальные диапазоны: U1–U2 30–500 V; I1–I2 10 mA–10.00 A; U1–I2 или I1–U2 10–500 V и 10 mA–10.00 A.
• Следует избегать внешних электромагнитных помех на опорной частоте.

Прочие технические характеристики

• Индикация: 3½ разряда; частота выборки ок. 3 раза/с.
• Питание: одиночная 9 V плоская батарея; потребляемый ток < 5 mA.
• Габариты (корпус): 192 × 95 × 55 mm. Размер корпуса клещей: 140 × 42 × 20 mm. Размер губок Φ7 mm × 9 mm.
• Масса: корпус прибора ≈ 280 g; тестовые клещи 2 × 200 g.
• Температура хранения: −10 °C … 50 °C.
• Модель: SMG2000E. Диапазоны измерений: напряжение 3 V–500 V; ток 10 mA–10 A; фаза 0°–360°.
