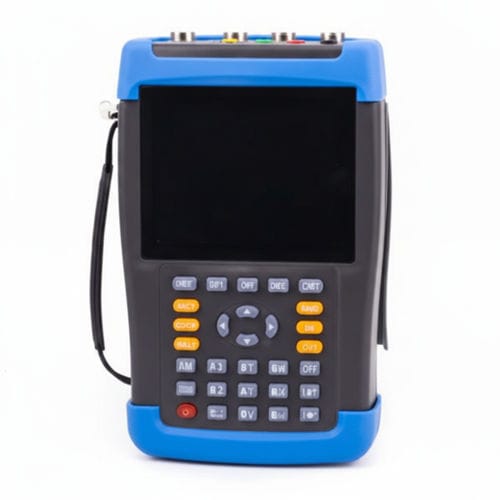

Анализатор качества энергии SMG7000

сигналадля наблюдениядля электросети

SMG7000 — портативный анализатор качества электроэнергии для проверки на местах и долгосрочного мониторинга электрических сетей. Прибор обнаруживает искажения формы сигнала, гармоники, колебания/мерцание напряжения и несбалансированность фаз, а также выполняет точные измерения электрических параметров и векторный анализ для промышленных задач.

Основные особенности

• Портативный высокоточный прибор для выявления искажений формы сигнала, гармоник, отклонений напряжения, мерцания и фазового дисбаланса.
• Измеряет напряжение, ток, активную/реактивную/полную мощность, фазовый угол, коэффициент мощности и частоту с высокой точностью.
• Отображение векторной диаграммы для быстрой проверки правильности подключений и фазных соотношений.
• Измерение тока с помощью клещевых трансформаторов (без разрыва цепи); клещи: стандарт 5 A/25 A; опции 100 A/500 A и 400 A/2000 A.
• Комплексный анализ качества энергии: отклонение частоты, отклонение напряжения, колебания, мерцание, трехфазная несимметрия и гармоники до 63-го порядка.
• Отображение однофазных и одновременно трехфазных форм сигналов напряжения и тока.
• Функция блокировки экрана для удобства чтения и анализа сохранённых данных.
• Мониторинг колебаний нагрузки и запись трендов (напряжение, ток, активная/реактивная/полная мощность, частота, фаза) с настраиваемыми интервалами.
• Поддержка динамического мониторинга и наладки оборудования на месте для пусконаладки и регулировки мощности.
• Оценка динамических параметров устройств компенсации реактивной мощности и фильтров с количественной оценкой.
• Настраиваемый интервал хранения и встроенная память большой ёмкости: до 18 месяцев непрерывной записи при интервале 1 минута.
• USB‑интерфейс для удобного переноса данных на ПК и совместимость с ПО для управления данными.
• Встроенные календарь и часы для привязки метки времени; крупный цветной LCD и проводящая силиконовая клавиатура для работы на объекте.
• Высокоемкий литий‑ионный аккумулятор и компактный лёгкий корпус для мобильного применения.

Технические характеристики

• Модель: SMG7000
• Диапазон измерения напряжения: 0 ～ 200 В ～ 800 В (автоматическое переключение диапазонов)
• Диапазон измерения тока (клещевые трансформаторы): стандарт 5 A / 25 A; опции 100 A / 500 A; опции 400 A / 2000 A
• Диапазон измерения фазового угла: 0 ～ 359.99°
• Диапазон измерения частоты: 45 ～ 55 Гц
• Каналы напряжения: 3 (U_A, U_B, U_C)
• Каналы тока: 3 (I_A, I_B, I_C)
• Максимальный порядок гармонического анализа: 63
• Максимальный период непрерывного хранения (интервал 1 мин): 18 месяцев
• Погрешность измерения — электрические параметры: напряжение ±0.2 %; частота ±0.01 Гц; ток и мощность ±0.5 %; фаза ±0.2°
• Точности качества энергии: базовая погрешность по напряжению ≤0.5 % FS; базовая погрешность по току ≤1 % FS; фазовая погрешность ≤0.2°; погрешность измерения гармонической напряжения ≤0.1 %; погрешность измерения гармонического тока ≤0.2 %; погрешность несимметрии трехфазного напряжения ≤0.2 %; погрешность отклонения/флуктуации напряжения ≤0.2 %
• Рабочая температура: -10 ℃ ～ +40 ℃
• Питание для зарядки: 220 В AC, 45 Hz–55 Hz
• Потребляемая мощность хоста: ≤ 3 ВА
• Максимальное время работы от батареи (полностью заряжена): ≤ 10 часов
• Изоляция: сопротивление изоляции между входами и корпусом ≥ 100 MΩ; выдерживает 1.5 kV (сетевой частотой) 1 минуту между входом питания и корпусом
• Габариты: 258 мм × 158 мм × 58 мм
• Вес: 1.8 кг
