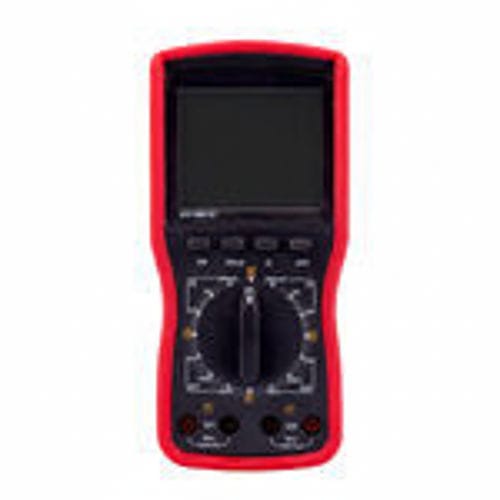

Цифровой фазометр SMG2000B

многофункциональныйдля кабелей

Общее описание
SMG2000B — переносной двухканальный цифровой фазометр для оперативных измерений переменного напряжения, переменного тока и фазовых соотношений (U‑U, I‑I, U‑I). Прибор использует клещевые трансформаторы тока для входа тока и имеет изолированные двойные входы напряжения, что исключает короткие замыкания при проверке фаз.

Ключевые особенности

• Дизайн с двойными клещами и изолированными входами напряжения для безопасного измерения фазы между напряжениями и/или токами.
• Измерение фазы, последовательности фаз, переменного напряжения, переменного тока и переменного тока утечки; распознавание групп трансформаторов и индуктивных/ёмкостных цепей.
• Клещевой ввод тока — не требует размыкания линии; измерение U1‑U2 выполняется при изолированных входах для предотвращения короткого замыкания.
• Высококонтрастный ЖК‑дисплей с символами до 25 мм и регулируемым углом обзора (~70°); белая подсветка для работы в затемнённых местах.
• Функции: удержание данных (HOLD), автоматическое отключение, индикация низкого напряжения батареи.

Референтные рабочие условия

• Базовая температура окружающей среды: 23℃ ±1℃; рабочий диапазон: 10℃–40℃; относительная влажность <80% RH.
• Базовая влажность: 40%–60%.
• Форма сигнала (базовая): синусоида, β = 0.05; базовая частота 50 Гц ±1 Гц; рабочая 45–65 Гц.
• Рабочее напряжение прибора (базовое): 9V ±0.1V; рабочая допустимость 9V ±1V.
• Требуемая амплитуда для измерения фазы: напряжение базовое 100V ±20V (рабочее 30V–500V); ток базовый 1A ±0.2A (рабочее 10mA–20.00A).
• Избегать сильных внешних электрических и магнитных полей; размещать проверяемый провод близко к центру губок клещей.

Общие технические данные

• Модель: SMG2000B. Питание: DC 9V (6 × 1.5V LR6 алкалиновые элементы).
• Дисплей: ЖК с белой подсветкой; размер ЖК 70 mm × 62 mm; область отображения 64 mm × 54 mm; шрифт до 25 mm.
• Размеры прибора: 196 mm × 92 mm × 54 mm; масса основного блока ≈1140 g (с батареей); каждый клещ ≈170 g; тест‑провода ≈250 g.
• Частота дискретизации: ≈3 раза в секунду.
• Диапазоны измерений: напряжение AC 0–20V / 200V / 500V; ток AC 0–200mA / 2A / 20A; фаза 0–360°.
• Диапазоны амплитуды при измерении фазы: U1‑U2 30V–500V; I1‑I2 10mA–10.00A; комбинации U‑I 10V–500V и 10mA–10.00A.
• Удержание данных: нажать HOLD ("DH" отображается). Автоотключение: ≈15 минут простоя.
• Рекомендуется заменить батарею при напряжении < 7.8–8.0V.
• Длина тест‑провода: 1.5 m; длина провода клеща: 2 m.

Точность и эксплуатационные характеристики

• Разрешение/погрешность по напряжению: 20V → 0.01V; 200V → 0.1V; 500V → 1V. Базовая точность ±(0.5% диапазона).
• Разрешение/погрешность по току: 200mA → 0.1mA; 2A → 1mA; 20A → 10mA. Базовая точность ±(0.5% диапазона).
• Фаза: 0–360° отображение; разрешение 1°; точность ±1° (референтные условия).

Безопасность и изоляция

• Испытательное напряжение: между входом напряжения и корпусом 500V/50Hz AC (1 мин); между сердечником/ручкой/вторичной обмоткой клещей 1000V/50Hz AC (1 мин); между двумя входами напряжения 500V/50Hz AC (1 мин).
• Сопротивление изоляции: ≥10 MΩ между цепями и корпусом и между двумя входами напряжения.
• Конструкция: двойная изоляция; входное сопротивление: ≈1 MΩ (при измерении U1‑U2 входное сопротивление 40 kΩ).
