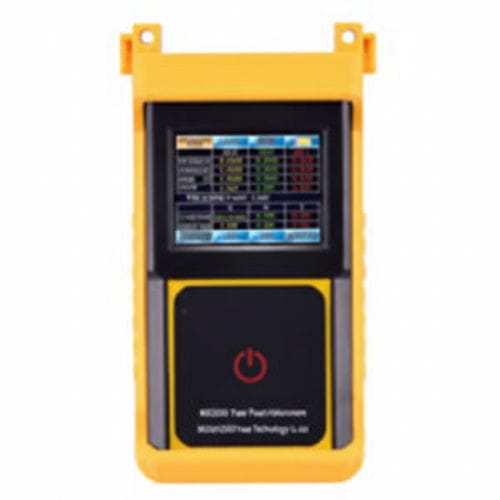

Цифровой фазометр SMG3000

многофункциональный

Портативный ручной фазовый вольтамперметр SMG3000 предназначен для точных полевых измерений и анализа трёхфазных электрических систем. Устройство обеспечивает одновременное измерение напряжений, четырёхпроводных токов, фазовых углов, частоты и параметров мощности с возможностью визуализации и сохранения данных.

Основные возможности:

• Одновременное измерение трёхфазных напряжений и четырёх линий тока (включая ток нейтрали/нулевой линии).
• Одновременное измерение фазовых углов напряжения, тока и мощности; определение последовательности фаз.
• Измерение частоты и автоматическое распознавание обмотки трансформатора.
• Автоматическое распознавание ёмкостных и индуктивных нагрузок.
• Отображение шестиугольной векторной диаграммы и анализ цветовой последовательности на 3,5" TFT сенсорном дисплее.
• Измерение активной (P), реактивной (Q), полной (S) и трёхфазной мощности, а также коэффициента мощности.
• Функции хранения данных, статического сохранения и просмотра для полевых отчётов.
• Перезаряжаемый литиевый аккумулятор с непрерывным временем ожидания/работы > 20 часов.

Технические характеристики:

• Напряжение: диапазон 1 ～ 500 В; погрешность 0,5% × диапазон; разрешение 0,01 В.
• Ток: диапазон 0,001 ～ 10 А; погрешность 0,5% × диапазон; разрешение 0,0001 А.
• Активная мощность (P): диапазон 0,001 ～ 5000 Вт; погрешность 0,5% × показание (PF = 1); разрешение 0,1 Вт.
• Реактивная мощность (Q): диапазон 0,001 ～ 5000 ВАР; погрешность 0,5% × показание (PF = 0); разрешение 0,1 ВАР.
• Полная мощность (S): диапазон 0,001 ～ 5000 ВА; погрешность 0,5% × показание; разрешение 0,1 ВА.
• Частота: диапазон 45 ～ 65 Гц; погрешность 0,1% × показание; разрешение 0,01 Гц.
• Фаза: диапазон 0 ～ 360°; погрешность ±2°; разрешение 0,1°.
• Дисплей: 3,5" TFT цветной сенсорный экран.
• Размеры: 320 × 280 × 140 мм. Масса: 3,2 кг.
• Функции данных: динамическое и статическое хранение данных, просмотр и экспорт.
• Аккумулятор: перезаряжаемый литиевый аккумулятор, непрерывная работа/ожидание > 20 часов.

Применение:

• Анализ качества питания и ввод в эксплуатацию электрических установок на объекте.
• Техническое обслуживание и диагностика неисправностей в промышленных установках и распределительных сетях.
• Испытания трансформаторов и проверка порядка чередования фаз и проводки.
• Энергоаудиты и проверка коррекции коэффициента мощности.

Псевдонимы / альтернативные названия:

• Фазовый вольтамперметр
• Фазовый тестер
• Портативный фазовый вольтамперметр
• Ручной фазовый вольтамперметр
