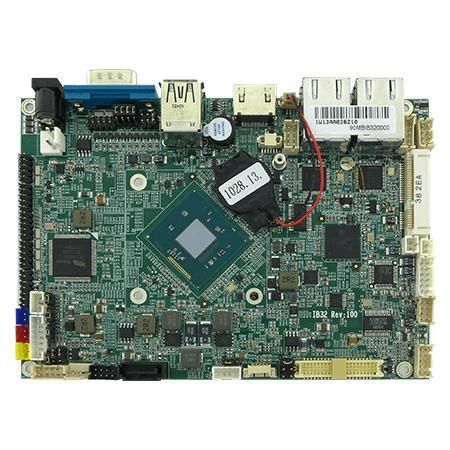

Материнская плата 3,5" IB32

встроеннаяIntel® Celeron N2930x86

Обзор
IB32 — 3,5" x86 встроенная материнская плата, предназначенная для встраиваемых и промышленных систем с ограниченным пространством. Основана на Intel® Celeron® N2930 и сочетает устаревшие и современные интерфейсы для HMI, контроллеров и интегрированных дисплейных систем.

Ключевые особенности

• Форм‑фактор 3,5" (146 x 102 мм), x86 SBC
• Intel® Celeron® N2930 (1.83 GHz базовая, до 2.16 GHz в burst)
• 1 x DDR3L SO‑DIMM; поддержка до 8 ГБ (1066/1333/1600 МГц по документации)
• Встроенный VGA, двухканальный 24‑битный LVDS (40‑pin DF13), HDMI 1.4 (опция)
• 2 x гигабитный Ethernet (контроллеры Intel®)
• Хранение и расширение: 1 x SATA II; mini PCIe / mPCIe слоты для SSD или беспроводных модулей
• I/O: USB3.2 Gen1 Type‑A + несколько USB2.0 (внешние/внутренние), 4 x COM, 12 x GPIO, IEEE 1394b, многочисленные внутренние разъемы для питания, подсветки, аудио, вентилятора, OSD и отладки

Сертификации

• CE
• FCC

Описание продукта
IB32 размещает платформу Intel® Bay Trail‑M в компактном 3,5" SBC с низким энергопотреблением, подходящем для промышленных HMI, встроенных шлюзов и компактных контроллеров. Расположение разъемов упрощает монтаж и обслуживание. Mini PCIe позволяет добавить беспроводную связь или дополнительное хранилище. Типичные сценарии: промышленные контроллеры, системы со встроенными дисплеями и решения, требующие сочетания LVDS/VGA и современных интерфейсов.

Технические характеристики

• Модель: IB32
• Процессор: Intel® Celeron® N2930 (1.83 GHz, до 2.16 GHz)
• Память: 1 x 204‑pin DDR3L SO‑DIMM; 4 ГБ по умолчанию, опция до 8 ГБ
• Хранение: 128 ГБ SSD по умолчанию; опции 256/512 ГБ; 1 x SATA II
• Сеть: 2 x гигабитный LAN (RJ45)
• USB: 1 x USB3.2 Gen1 Type‑A внешн.; USB2.0 внешн. + внутренние хедеры (до 4 x USB2.0 внутренние)
• Последовательный порт: 1 x RS232/422/485 внешн. (по умолчанию RS232); внутренние хедеры для дополнительных RS232
• Видео: двухканальный 24‑битный LVDS (40‑pin DF13, по умолчанию); VGA хедер опция; HDMI 1.4 опция
• Расширение: mini PCIe / mPCIe слоты для SSD или Wi‑Fi модуля
• Питание: вход 12 V DC (2.5φ DC jack); внутренние разъемы для выходов 3.3V/5V/12V
• Внутренние I/O: подсветка (7‑pin), DIDO (14‑pin), VR/контроль яркости, OSD (10‑pin), аудио хедер (12‑pin), разъемы для динамиков, батарея RTC, хедер для отладки BIOS
• Габариты: 146 x 102 мм
• Рабочая температура: 0°C до 60°C; хранение: -40°C до 70°C
• Рабочая влажность: 10% до 95% RH, без конденсации

В комплекте / опционально

• В комплекте: Installation Guide
• Опции: SATA сигнал/питание кабели, COM кабель, 2‑портовый USB кабель, адаптер 12V 84W, сетевой кабель в зависимости от страны, CPU heatspreader, мембрана, набор динамиков, mini PCIe модули (Wi‑Fi/SSD)
