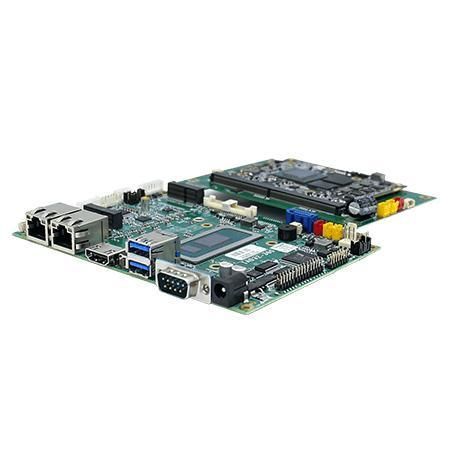

Материнская плата 3,5" IAD32-MXM

x86Intel® Core i5-1235UIntel®

Обзор IAD32-MXM оснащена процессором Intel® 12-го поколения Core™ i5-1235U с гибридными ядрами Performance и Efficient для оптимизации многозадачности и тепловой эффективности в периферийных системах. Это компактная встраиваемая материнская плата размером 3,5 дюйма (146 мм x 102 мм), предназначенная для высокопроизводительных промышленных и искусственных рабочих нагрузок. Плата поддерживает память DDR5 и накопители NVMe для высокой пропускной способности и быстрого доступа к данным. Масштабируемость и графическое расширение IAD32-MXM поддерживает уникальное расширение дочерней платы M.2 Key-E до MXM, позволяя интегрировать профессиональные модули NVIDIA MXM GPU (поколения Ampere и Ada). Это позволяет масштабировать плату небольшого форм-фактора в платформу класса рабочей станции для выводов ИИ, машинного зрения, медицинской визуализации и других задач с GPU-ускорением. Ключевые особенности

• 3,5" форм-фактор (146 мм x 102 мм), встроенная материнская плата x86
• Поддерживает дополнительный M.2 Key-E к дочерней плате MXM, увеличивая общий размер сборки до 183 × 146 мм
• Intel® 12-го поколения Core™ i5-1235U (до 4,40 ГГц)
• 1 x SO-DIMM DDR5 4800 МГц (до 32 ГБ)
• Интегрированный двойной гигабитный Ethernet (два 2,5-гигабайтных LAN)
• 1 x M.2 Слот Key M для твердотельного накопителя M.2 2280 NVMe
• 12 В одновольтный вход питания

Сертификация

• CE
• FCC

Основные характеристики продукта

• Скорость нового поколения благодаря памяти DDR5 4800 МГц и технологии NVMe для пограничных приложений с большими объемами данных
• Компактный дизайн 3,5" с однополярным входом 12 В и надежным двойным 2,5 Giga Ethernet для промышленной интеграции
• Гибкая поддержка дисплеев: внутренний LVDS или дополнительный eDP 1.4a (до 4096x2304@60 Гц) и дополнительный HDMI 2.0 для внешнего вывода; установка нескольких дисплеев в паре с GPU MXM

Пользовательские корпуса

• Умные торговые киоски и цифровые вывески с графикой, ускоренной GPU
• Автоматизация фабрик и машинное зрение на базеAI
• Медицинская визуализация и другие высокопроизводительные встраиваемые системы с ограниченным пространством

Карактристики / технические характеристики

• Процессор: Intel® Core™ i5-1235U 3,3 ГГц (до 4,40 ГГц)
• Память: 1 x SO-DIMM, DDR5 4800 МГц, 8 ГБ (по умолчанию); 16 ГБ (дополнительно); 32 ГБ (дополнительно)
• Склад: 1 x M.2 2280 M-Key NVMe SSD 256 ГБ (по умолчанию); опционально 512 ГБ / 1 ТБ / 2 ТБ; 1 x SATA III для 2,5" SSD/HDD до 2 ТБ (опционально)
• Контроллер Ethernet: 2 x Intel® Ethernet Controller (разъемы 2,5 Giga LAN RJ45)
• Защита: TPM 2.0
• Операционная система (опционально): Windows 11 IoT Enterprise (64 бит); Windows 11 Pro 64 бит; Linux Ubuntu 22.04 (не поддерживает Wake on Touch)
• WLAN: Поддержка (опционально, через M.2 2230 E-Key для модуля Wi-Fi)
• Bluetooth: Поддержка (опционально)
• Графика (опции MXM, опционально): MXM Ampere RTX A500; MXM Ampere RTX A1000; MXM Ampere RTX A2000; MXM Ada RTX 2000A
• Порты USB (внешние): 2 x USB3.2 Gen2x1 (Type-A)
• Последовательный порт (внешний): 1 x RS232/422/485 (по умолчанию RS232)
• LAN: 2 x 2,5 Giga LAN RJ45
• Видео (внешний): 1 x HDMI 2.0 (опционально)
• Порты расширения: 1 x M.2 2230 E-Key слот (для модуля Wi-Fi); 1 x M.2 2230 E-Key слот (для карты MXM GPU)
• Вход питания (внешний): 1 x 12V DC, 2.5φ DC jack
• Внутренний вход питания: 1 x 6-контактный (1x6) для входа 12 В постоянного тока
• Внутренний выход питания: 1 x 2-контактная (1x2) синяя пластина для выхода 3,3 В постоянного тока; 1 x 2-контактная (1x2) красная пластина для выхода 5 В постоянного тока; 1 x 2-контактная (1x2) желтая пластина для выхода 12 В постоянного тока
• Внутренний USB: 2 x 8-контактный (2x4) для 4 x USB 2.0
• Внутренний последовательный: 3 x 10-pin (2x5) для RS232
• Дисплей (внутренний): 1 x 40-контактный разъем DF13 для LVDS (по умолчанию); опционально 1 x 30-контактный разъем DF13 для eDP 1.4a, максимальное разрешение до 4096x2304@60 Гц
• Подсветка: 1 x 7-pin (1x7) для подсветки панели
• SATA: 1 x SATA III; 1 x 8-pin (2x4) для питания SATA
• DIDO: 1 x 14-pin (2x7) для цифрового входа/выхода
• ВР / управление яркостью: 1 x 3-pin (1x3) для цифрового управления яркостью подсветки панели; предусмотрены перемычки для VR/программного обеспечения/PWM/уровневого переключателя
• Вентилятор: 1 x 3-pin (1x3) для вентилятора процессора
• OSD: 1 x 10-pin (2x5) для управления OSD
• Громкоговоритель: 2 x 2-pin (1x2) для динамика
• Батарея: 1 x 2-pin (1x2) для батареи RTC
• Аудио (внутренний): 1 x 12-pin (2x6) для линейного входа / линейного выхода / микрофонного входа
• Сертификация: CE, FCC
• Размеры: 146 x 188 мм (указаны размеры платы в сборе; MXM-расширенная сборка до 183 × 146 мм)
• Влажность при эксплуатации: от 10% до 95% относительной влажности, без конденсации
• Температура при эксплуатации: 0°C - 60°C
• Температура хранения: -40°C - 70°C
• Рейтинг питания: 12 В постоянного тока
• Комплектация (по умолчанию): 1 x Руководство по установке
• Комплектующие (опционально): 3 x кабель питания для дочерней платы (94EE02E020E1); кабель SATA (94H007Z070K0); кабель питания SATA (94HE08Z150E0); кабель COM (94G309E100E1); кабель 2-Port USB 2.0 Type A кабель (94E808E080K0); Адаптер 12В 120Вт (922D120W12V5); Шнур питания (зависит от страны); Теплораспределитель процессора (98K000A000N3); Мембрана (98K000A000N1); 2 x Динамик (612620000007)
