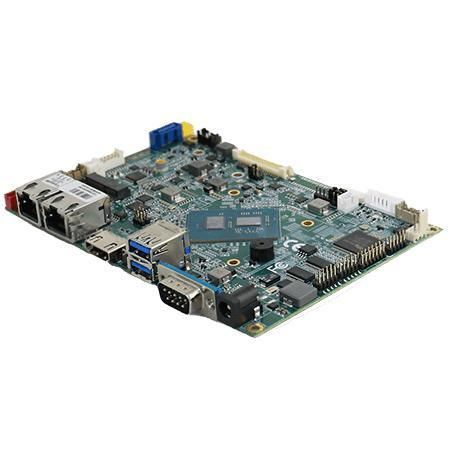

Одноплатный компьютер 3.5" SubCompact IE32

Intel® Celeron® J6413M.2M.2 Key E

Обзор
Winmate IE32 — это встроенная материнская плата x86 формата 3,5" (146 x 102 мм) на базе Intel® Celeron® Elkhart Lake N6211. Предназначена для компактных встроенных контроллеров, промышленных HMI и систем автоматизации; сочетает промышленные компоненты, широкий набор I/O и слоты M.2 для SSD и беспроводных модулей.

Ключевые характеристики

• Форм-фактор 3,5" (146 mm x 102 mm)
• Процессор Intel® Celeron® N6211 (Intel® SoC интегрирован)
• 1 x DDR4 SO‑DIMM 3200 MHz, до 16 GB
• 2 x 2.5 Giga LAN (RJ45)
• Поддержка 1 x SATA III, 3 x COM, 2 x USB 3.2 Gen2x1, 4 x USB 2.0
• Слоты M.2 2242 B‑Key (SATA III) и M.2 2230 E‑Key (Wi‑Fi)

Сертификации

• CE
• FCC

Преимущества продукта
На базе энергоэффективного Intel® Celeron® N6211, IE32 обеспечивает баланс производительности и энергопотребления/отдачи тепла для встроенных x86‑задач. Компактный 3,5" форм‑фактор позволяет интегрировать высокоскоростные сетевые интерфейсы и внутренние заголовки, уменьшая объём корпуса в условиях ограниченного пространства.

Основные технические данные

• Процессор: Intel® Celeron® N6211 (до 3.0 GHz)
• Память: 4 GB по умолчанию; опции 8 GB / 16 GB; DDR4 3200 MHz, макс. 16 GB
• Хранение данных: 128 GB SSD по умолчанию; опции 256 GB / 512 GB / 1 TB / 2 TB; 1 x SATA III для 2.5" диска; M.2 2242 B‑Key для SATA III SSD
• Сеть: 2 x Intel® 2.5 Giga LAN (RJ45)
• Защита: TPM 2.0
• Поддержка ОС: опционально Windows / Linux (например Windows 11 IoT, Ubuntu 22.04)

Порты I/O

• USB внешние: 2 x USB 3.2 Gen2x1 Type‑A
• USB внутренние: 2 x 8‑pin (2x4) для 4 x USB 2.0
• Серийные: 1 x RS232/422/485 внешний (по умолчанию RS232); 2 x 10‑pin заголовка для RS232 внутри
• LAN: 2 x RJ45 2.5 Giga
• Видео: LVDS по умолчанию (40‑pin DF13); опционально HDMI 2.0 и eDP (30‑pin DF13)
• Расширение: 1 x M.2 2242 B‑Key (SATA III), 1 x M.2 2230 E‑Key (Wi‑Fi)
• SATA: 1 x SATA III; внутренний 8‑pin (2x4) для питания SATA
• Питание: 1 x 12V DC (2.5φ DC jack) и внутренний 2‑pin заголовок

Внутренние I/O детали

• Вход питания: 1 x 2‑pin для 12V DC
• Выходы питания: 3.3V / 5V / 12V через 2‑pin заголовки
• Разъёмы дисплея: 40‑pin DF13 (LVDS) и 30‑pin DF13 (eDP опц.)
• Подсветка: 1 x 7‑pin
• DIDO: 1 x 14‑pin (2x7) цифровые входы/выходы
• Вентилятор: 1 x 3‑pin для CPU‑fan; заголовки для OSD, аудио и резервной батареи RTC включены

Механика

• Размеры: 146 x 102 mm (3,5" форм‑фактор)

Окружающая среда

• Рабочая температура: 0°C до 60°C
• Температура хранения: -40°C до 70°C
• Рабочая влажность: 10% до 95% RH, без конденсации

Питание

• Номинал: 12V DC вход (по умолчанию); доступны опции с широким диапазоном входного напряжения и адаптеры

Аксессуары (в комплекте / опционально)

• В комплекте: руководство по установке
• Опционально: SATA сигнал/питание кабели, COM кабель, 2‑портовый USB кабель, адаптер 12V 84W, сетевой шнур по стране, CPU heatspreader, мембрана, динамики

FAQ продукта (кратко)

• Назначение: встроенный контроль, промышленные HMI и автоматизация — выбирать конфигурацию по требованиям системы
• Поддержка памяти: DDR4 3200 до 16 GB
• Хранилище: M.2 2242 B‑Key (SATA III) и опциональный 2.5" SATA
• Сеть: двойной 2.5 Gbit LAN
• Дисплей & I/O: LVDS по умолчанию; HDMI 2.0 и eDP опционально
• Расширение/беспроводной: M.2 2230 E‑Key для WLAN/BT модулей

Характеристики / технические спецификации

• Модель: IE32
• CPU: Intel® Celeron® N6211
• Память: 1 x DDR4 SO‑DIMM 3200 MHz, макс. 16 GB
• Хранение: M.2 2242 B‑Key (SATA III), 1 x SATA III
• LAN: 2 x 2.5 Giga LAN
• USB: 2 x USB 3.2 Gen2x1 внешних + внутренние для USB 2.0
• Серийные порты: до 3 x COM
• Размеры: 146 x 102 mm
• Сертификаты: CE, FCC
