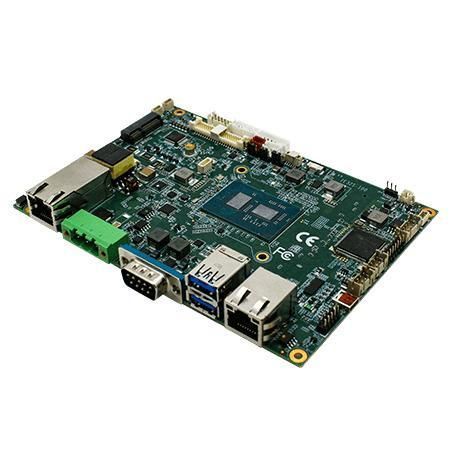

Материнская плата 3,5" IE32S

Intel® Celeron®Intel® Elkhart Lake SoCIntel®

Обзор Промышленный одноплатный компьютер Winmate IE32S на базе процессора Intel® Celeron® Elkhart Lake N6211. Компактный 3,5-дюймовый форм-фактор (146 x 102 мм) предназначен для промышленной автоматизации, компактных HMI, встроенных систем управления и подключенных к сети краевых устройств. Плата предлагает множество входов/выходов, опции расширения и дополнительные возможности беспроводной связи и PoE для гибкой интеграции в систему. Основные характеристики

• Форм-фактор 3,5" (146 мм x 102 мм / 5,7 x 4 дюйма)
• Процессор Intel® Celeron® Elkhart Lake N6211 (до 3,0 ГГц)
• 1 x DDR4 SO-DIMM 3200 МГц, до 16 ГБ
• Intel® UHD Graphics (10-е поколение)
• 2 x 2.5 Гбит/с Ethernet (один порт с дополнительной функцией PoE)
• 2 x USB 3.2 Gen2x1, 4 x USB 2.0 (через внутренние разъемы)
• 1 x RS232/422/485 serial (по умолчанию RS232)
• 1 x Micro HDMI (опционально)
• Поддержка M.2 B-Key 2242 SATA III SSD (официальная поддержка до 2 ТБ)

Сертификация

• CE
• FCC

Детали продукта Работающий на базе высокопроизводительного процессора Intel® Celeron® N6211, IE32S предназначен для следующего поколения IoT и встраиваемых решений в розничной торговле, транспорте, промышленной автоматизации и других подобных отраслях. Компактные размеры облегчают интеграцию в корпуса с ограниченным пространством, обеспечивая надежный промышленный ввод/вывод и расширенные условия эксплуатации. Встроенная поддержка TPM 2.0 обеспечивает безопасность платформы. Спецификация системы (основные моменты)

• Процессор: Intel® Celeron® N6211 (до 3,0 ГГц)
• Память: 4 ГБ (по умолчанию); опционально 8 ГБ / 16 ГБ; DDR4 3200 SO-DIMM, максимум 16 ГБ
• Хранилище: 128 ГБ SSD (по умолчанию); опции 256 ГБ / 512 ГБ / 1 ТБ / 2 ТБ; поддерживается M.2 2242 B-Key SATA III SSD
• Контроллер Ethernet: Двойной Intel® 2,5 Гбит Ethernet
• Безопасность: TPM 2.0
• ОС: Windows 11 IoT Enterprise (64-bit), Windows 11 Pro, Windows 10 IoT Enterprise, Linux Ubuntu 22.04 (опционально)

Порты ввода/вывода

• USB: 2 x USB 3.2 Gen2x1 (Type-A)
• Дополнительный USB: 4 x USB 2.0 через внутренний разъем 2x4
• Последовательные: 1 x RS232/422/485 (по умолчанию RS232)
• LAN: 2 x 2,5 Гбит RJ45 (один порт опционально PoE PD, IEEE 802.3at)
• Видео: 1 x Micro HDMI (опционально); внутренний LVDS с совместной накладкой для eDP (по умолчанию LVDS)
• Разъем расширения: 1 x M.2 2242 B-Key (SSD SATA III); 1 x M.2 2230 E-Key (модуль Wi-Fi / BT)
• Вход питания: 1 x 12 В постоянного тока через 3-контактный клеммный блок

Внутренние входы/выходы

• Вход питания: 1 x 3-контактный клеммный блок
• Выход питания: 1 x 2-контактная красная пластина для выхода 5 В постоянного тока
• USB-разъемы: 2 x 8-контактные (2x4) для 4 x USB 2.0; 1 x разъем FPC для сенсорного экрана
• UART: 1 x 6-контактный (1x6) для UART
• Дисплей: 1 x 40-контактный разъем DF13 для LVDS (совместно с eDP); дополнительный 40-контактный разъем FPC LVDS
• Подсветка: 1 x 7-контактный для подсветки панели
• DIDO: 1 x 14-pin (2x7) для цифровых входов/выходов
• ОтладкаMCU (VR): 1 x 5-pin
• УправлениеOSD: 1 x 10-pin (2x5)
• Громкоговоритель: 2 x 2-pin
• Батарея резервного питания: 1 x 2-pin для батареи RTC
• Аудио: 1 x 12-pin (2x6) для линейного входа / линейного выхода / микрофонного входа

Механические

• Размеры: 146 x 102 мм (форм-фактор 3,5")

Окружающая среда

• Рабочая температура: 0°C - 60°C
• Температура хранения: -40°C - 70°C
• Влажность при эксплуатации: от 10% до 95% относительной влажности, без конденсации

Питание

• Питание: 12 В постоянного тока
• PoE (PD): IEEE 802.3at (до 25 Вт)

Аксессуары (в комплекте / дополнительно)

• В комплекте: Руководство по установке
• Дополнительные аксессуары: Кабель SATA, кабель питания SATA, COM-кабель, кабель 2-Port USB 2.0 Type-A, адаптер 12 В 84 Вт, кабель питания для конкретной страны, теплораспределитель для процессора, мембрана, динамики (2) и т.д.

caractéristiques / spécifications techniques

• Модель: IE32S
• Бренд: Winmate
• Процессор: Intel® Celeron® N6211 (до 3,0 ГГц)
• Память: DDR4 SO-DIMM 3200 МГц, до 16 ГБ
• Хранилище: Твердотельный накопитель M.2 2242 B-Key SATA III (до 2 ТБ, официальные варианты перечислены)
• Графика: Intel® UHD Graphics (10-го поколения)
• LAN: 2 x 2,5 Гбит/с Ethernet (один порт опционально PoE PD IEEE 802.3at)
• USB: 2 x USB 3.2 Gen2 (Type-A) + внутренние разъемы USB2.0
• Последовательные: 1 x RS232/422/485 (по умолчанию RS232)
• Видео: Micro HDMI (опционально) + LVDS / опционально eDP
• Разъемы расширения: M.2 2230 E-Key для Wi-Fi/BT
• Безопасность: TPM 2.0
• Вход питания: 12 В постоянного тока через 3-контактный клеммный блок; поддержка PoE PD (опционально)
• Размеры: 146 x 102 мм
• Рабочая температура: от 0°C до 60°C; Температура хранения: от -40°C до 70°C
• Влажность: от 10% до 95% относительной влажности без конденсации
• Сертификаты: CE, FCC
