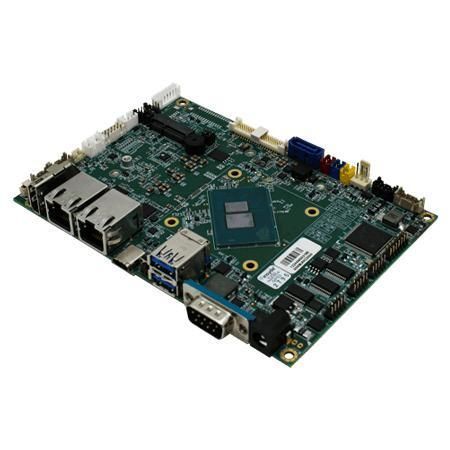

Материнская плата 3,5" IAN32

x86Intel® Processor N100Intel®

Обзор IAN32 - это встраиваемая материнская плата Intel® N100 x86 в компактном форм-факторе 3,5" (146 x 102 мм), предназначенная для встраиваемых промышленных приложений, шлюзов IoT и пограничных систем. Она представляет собой маломощную платформу на базе процессора Intel® N100 с поддержкой памяти DDR5, высокоскоростных устройств хранения данных и интегрированных сетевых технологий, подходящих для работы в сложных промышленных условиях. Ключевые особенности

• 3,5" форм-фактор (146 мм x 102 мм), x86 Embedded motherboard
• Intel® Processor N100
• 1 x SO-DIMM, DDR5 4800 МГц (макс. 16 ГБ)
• Встроенный двойной 2,5 Gigabit Ethernet
• 1 x USB 3.2 Type-C (USB 3.2 + DisplayPort)
• 1 x M.2 Key M Slot для M.2 2280 NVMe SSD. Дополнительный 1 x 2,5" накопитель SATA III (только при отсутствии NVMe)
• 12 В одновольтовый вход питания

Сертификация

• CE
• FCC

Основные характеристики изделия

• Высокопроизводительная встраиваемая материнская плата: Процессор Intel® N100 обеспечивает повышенную вычислительную производительность при низком энергопотреблении для встраиваемых приложений; платформа включает функции IoT для надежной долгосрочной работы.
• Надежная конструкция питания для экстремальных условий: Поддерживает широкий диапазон входного напряжения 9-36 В и вариант одновольтного входа 12 В; расширенный диапазон рабочих температур для стабильной работы в суровых условиях.
• Память DDR5 нового поколения: Один слот SO-DIMM с поддержкой DDR5 4800 МГц объемом до 16 ГБ обеспечивает более высокую пропускную способность и низкую задержку, подходит для рабочих нагрузок в реальном времени и многозадачности.
• Два 2.5G Ethernet: Два интегрированных контроллера Intel® 2.5 Gigabit Ethernet для высокоскоростной сети с низкой задержкой в промышленных системах и системах IoT.
• Высокоскоростной M.2 NVMe Storage: Слот M.2 Key M поддерживает твердотельные накопители M.2 2280 NVMe; в зависимости от конфигурации доступны дополнительные накопители SATA III 2,5".

Спецификация системы (избранные детали)

• Процессор: Intel® Processor N100, 6M Cache, до 3,40 ГГц
• Память: DDR5 4800 МГц, 8 ГБ стандартно, 16 ГБ опционально (1 x SO-DIMM)
• Хранилище: 1 x M.2 2280 M-Key NVMe SSD (стандарт 128 ГБ; опционально: 256 ГБ / 512 ГБ / 1 ТБ / 2 ТБ / 4 ТБ); 1 x SATA III для 2,5" SSD/HDD (доступно только при отсутствии NVMe SSD)
• Контроллер Ethernet: 2 x Intel® 2.5 Gigabit Ethernet Controller
• Защита: TPM 2.0
• Операционные системы (опционально): Windows 11 IoT Enterprise (64 бит), Windows 11 Pro 64 бит, Linux Ubuntu 22.04 (примечание: Ubuntu не поддерживает Wake on Touch)
• WLAN / Bluetooth: Дополнительно через M.2 E-Key

IO-порты (внешние)

• USB: 2 x USB3.2 Gen2x1 (Type-A); 1 x USB 3.2 Gen2x1 Type-C (поддерживает режим DP Alt)
• Последовательные: 1 x RS232/422/485 (по умолчанию RS232)
• LAN: 2 x 2,5 Giga LAN RJ45
• Видео: 1 x HDMI 2.0b (опционально) до 4096x2160@60Hz; USB-C с режимом DisplayPort Alt; по умолчанию LVDS; опционально eDP 1.4a
• Разъем расширения: 1 x M.2 2230 E-Key (для модуля Wi-Fi) и 1 x M.2 2230 E-Key (для карты ускорения AI; доступно только при отсутствии NVMe SSD)
• Вход питания: 1 x 12 В постоянного тока, разъем 2,5φ DC

Внутренние порты ввода-вывода

• Внутренний вход питания: 1 x 2pin (1x2) для входа 12 В постоянного тока
• Внутренние выходы питания: 1 x 2pin для выхода 3,3 В постоянного тока; 1 x 2pin для выхода 5 В постоянного тока; 1 x 2pin для выхода 12 В постоянного тока
• Внутренний USB: 2 x 8pin (2x4) для 4 x USB 2.0
• Внутренний последовательный: 3 x 10pin (2x5) для RS232
• Разъемы дисплея: 1 x 40-контактный DF13 для LVDS (по умолчанию); 1 x 30-контактный DF13 для eDP 1.4a (опционально) до 4096x2304@60 Гц (1 полоса)
• Подсветка: 1 x 7pin для подсветки панели
• SATA: 1 x SATA III (доступен только при отсутствии NVMe SSD) и 1 x 8pin (2x4) для питания SATA
• DIDO: 1 x 14pin (2x7) для цифровых входов/выходов
• ВР / управление яркостью: несколько 3-контактных разъемов и перемычек для управления яркостью подсветки и выбора ШИМ/уровня
• Вентилятор: 1 x 3pin для вентилятора процессора
• OSD: 1 x 10pin (2x5) для управления экранным меню
• Аудио: 1 x 12pin (2x6) для линейного входа / линейного выхода / микрофонного входа
• Спикер: 2 x 2pin для динамика
• Батарея RTC: 1 x 2pin для резервной батареи

Механические

• Размеры: 146 x 102 мм (форм-фактор 3,5")

Окружающая среда

• Рабочая влажность: от 10% до 95% RH, без конденсации
• Рабочая температура: 0°C - 60°C
• Температура хранения: -40°C - 70°C

Аксессуары

• В комплекте: 1 x Руководство по установке
• Дополнительные аксессуары: Кабель SATA, кабель питания SATA, COM-кабель, 2-портовый кабель USB 2.0 Type A, адаптер 12 В 84 Вт, шнур питания (зависит от страны), теплораспределитель для процессора, мембрана, 2 x динамика

Мощность

• Питание: 12 В постоянного тока (1 x 12 В постоянного тока) - плата также поддерживает более широкий диапазон входного напряжения 9-36 В в зависимости от системной интеграции

Часто задаваемые вопросы о продукте (выбранные)

• Сферы применения: Компактные системы промышленного управления, IoT-шлюзы и пограничные системы, требующие современных возможностей подключения при малой занимаемой площади.
• Процессор: Платформа Intel® Processor N100.
• Поддержка памяти: DDR5 4800 до 16 ГБ через один SO-DIMM.
• Возможности хранения данных: Основной твердотельный накопитель M.2 2280 NVMe; дополнительный 2,5-дюймовый SATA III, если NVMe не установлен.
• Сетевые подключения: Двойной 2,5 Gigabit Ethernet для более высокой пропускной способности по сравнению с традиционной 1G LAN.
• Расширение / беспроводная связь: Слоты M.2 E-Key для дополнительных модулей WLAN или AI-ускорения.
• Пригодность для работы в промышленных условиях: Указано для эксплуатации при температуре от 0°C до 60°C, хранения при температуре от -40°C до 70°C, влажности 10%-95% без конденсации, сертифицировано CE/FCC; применяются требования к интеграции на уровне системы (монтаж, охлаждение, зазор для входов/выходов).

Caractéristiques / Spécifications techniques

• Модель: IAN32
• Форм-фактор: 3.5" (146 x 102 мм)
• Процессор: Intel® N100 (до 3,40 ГГц)
• Память: 1 x SO-DIMM DDR5 4800 МГц (до 16 ГБ)
• Хранилище: M.2 2280 NVMe (основной); опционально SATA III 2,5" (при отсутствии NVMe)
• LAN: 2 x Intel® 2.5GbE
• USB: 2 x USB3.2 Gen2x1 (Type-A), 1 x USB3.2 Gen2x1 Type-C (DP Alt Mode)
• Видео: USB-C DP Alt Mode, опционально HDMI 2.0b, LVDS (по умолчанию), опционально eDP 1.4a
• Разъемы расширения: Слоты M.2 2230 E-Key (опции Wi-Fi, AI accel)
• Безопасность: TPM 2.0
• Вход питания: 12 В постоянного тока (внешний разъем) и внутренний 2-контактный разъем
• Рабочая температура: 0°C до 60°C
• Температура хранения: -40°C до 70°C
• Рабочая влажность: 10%-95% RH без конденсации
• Сертификаты: CE, FCC
