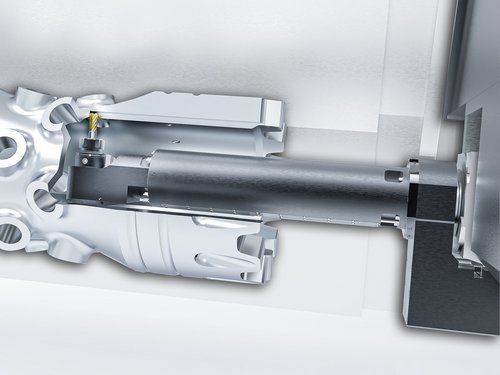

Фрезерная головка 2 оси ID

непрерывного действияЧПУс ограниченным рабочим пространством

Обзор
Призматическое посадочное место для инструментов, разработанное для автоматического использования тяжёлых инструментов для внутренней (ID) обработки, таких как расточные оправки, цельные сверла и вращающиеся инструменты для глубокого сверления с внутренней подачей СОЖ. Система принимает демпфированные расточные оправки и поддерживает работы с большим вылетом до соотношения диаметр:длина 1:14.

Функции

• Высокая передача мощности – рассчитано на значительные резательные нагрузки
• Надёжная работа – обеспечивает непрерывные циклы внутренней обработки
• Гибкий доступ – подходит для труднодоступных отверстий и сложной геометрии
• Защита датчиками – встроенные датчики для защиты заготовки, инструмента и станка

Угловые головки
Модульные угловые головки обеспечивают гибкую конфигурацию за счёт индивидуальной сборки компонентов. Компоненты можно комбинировать или расширять (удлинители, присоединительные головки) для доступа в ограниченные зоны или установки требуемой ориентации инструмента.

ID-точение и внутреннее растачивание
От глубокого сверления до ID-точения и растачивания камер — решения WFL ориентированы на высокую точность, надёжность процесса и воспроизводимость. WFL оказывает поддержку при подготовке стратегий обработки и внедрении управляющих механизмов для обеспечения стабильного качества.

CNC-струнный контурный бар
С помощью CNC-контурных расточных оправок возможна обработка внутренних контуров в глубоких отверстиях (центральных и эксцентричных), например бутылочных отверстий или обработка гнёзд. Доступны приводные головки для сопряжения с опциональной U-осью; также применимы CNC-головки для торцевания.

Системная расточная оправка WFL
Демпфированные расточные оправки надёжно крепятся посредством специального шипового (ласточкин хвост) соединения на токарно-расточно-фрезерном модуле. Системные оправки WFL обеспечивают автоматическую смену режущих головок. Для оправок диаметром до 220 мм и длиной обработки до 2000 мм предлагается отдельный салазочный узел для максимальной жёсткости.

Технические характеристики

• Призматическая посадка инструмента для автоматического использования тяжёлых инструментов внутренней обработки
• Поддерживает расточные оправки, цельные сверла и вращающиеся инструменты для глубокого сверления с внутренней подачей СОЖ
• Демпфированные оправки применимы при соотношении диаметр:длина до 1:14
• Шиповое (ласточкин хвост) крепление для надёжной установки демпфированных оправок
• Автоматическая смена режущих головок для системных оправок
• Поддержка диаметров до 220 мм и длин обработки до 2000 мм; доступен отдельный салазочный узел для максимальной стабильности
• CNC-контурные оправки позволяют внутреннее контурное формообразование (центральное и эксцентричное), напр. бутылочные отверстия или обработка гнёзд
• Доступны приводные головки для сопряжения с опциональной U-осью; применимы CNC-головки для торцевания
• Оснащено датчиками для защиты заготовки, инструмента и станка
• Акцент на технологическом ноу-хау, механизмах управления и воспроизводимом качестве
