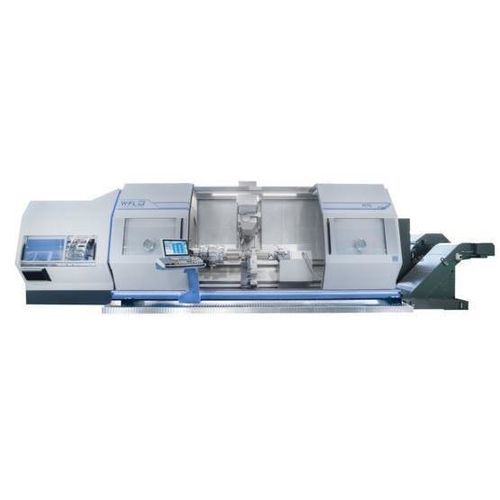

Токарно-фрезерный центр ЧПУ 70 series

горизонтальныймногоосныйсо стержнем

Обзор
M70 MILLTURN — модульный многофункциональный токарно‑фрезерный центр на базе модульной системы WFL. Концепция машины минимизирует расстояния между деталью, инструментом и направляющими при одновременном увеличении расстояний между отдельными направляющими для оптимизации жёсткости и геометрии. Передняя загрузка инструмента обеспечивает компактный, жёсткий и безопасный доступ.

Ключевые особенности

• Модульные интерфейсы инструментов для долговременной точности и максимальной жёсткости.
• Стандартный интерфейс инструмента рассчитан на высокие силы подачи.
• Высокопроизводительные методы глубокого сверления и различные специальные технологии.
• Призматическая система инструментов позволяет использовать инструменты сверх стандартных размеров.
• Монолитные призматические держатели и автоматическая смена режущих головок при использовании расточной штанги WFL.
• Две варианты магазина инструментов (36 / 72 / 108 / 200 мест).

Технические данные
Расстояние между центрами — mm — M70 / M70‑G: 1000 / 2000 / 3000 / 4500 / 6000 / 8000
Окружной диаметр над верхней кареткой — mm — до 850 / 820 / 790 (в зависимости от расстояния между центрами)
Мощность шпинделя для обработки (40% / 100% ED) — kW — типично 56(40) / 80(60) (варианты до 60(40) / 90(60))
Макс. крутящий момент шпинделя (40% / 100% ED) — Nm — до 3420(2440) / 5860(4500) (возможны вариации)
Макс. частота вращения шпинделя — min‑1 — 2400 / 1600 (в зависимости от конфигурации)
Мощность фрезерного шпинделя (40% / 100% ED) — kW — 58(45)
Крутящий момент фрезерного шпинделя (40% / 100% ED) — Nm — 640(500) / 400(310)
Макс. частота вращения фрезерного шпинделя — min‑1 — 5000 / 8000
Угол поворота оси B — ° — 220 (‑110 … +110)
Ход X — mm — 900 (‑20 … +880)
Ход Y — mm — 525 (‑225 … +300)
Патрон задней бабки — Тип — MK6 (M70; M70‑G: не оснащена)
Магазин инструмента — мест — 36 / 72 / 108 / 200 (варианты)
ЧПУ — Тип — SINUMERIK ONE (SIEMENS)

Технические характеристики

• Модульная система WFL обеспечивает широкие возможности конфигурации и гибкость технологических процессов.
• Оптимизированные соотношения размеров для каждой модификации обеспечивают широкий функционал.
• Конструкция машины минимизирует эффективные расстояния между деталью/ инструментом и направляющими для повышения жёсткости и точности геометрии.
• Фронтальный магазин инструментов — компактная, жёсткая конструкция с безопасным доступом для оператора.
• Модульные интерфейсы и призматическая система поддерживают крупногабаритные инструменты и автоматическую смену режущих головок.
• Разработана для производительного глубокого сверления и интеграции специальных технологий обработки.
