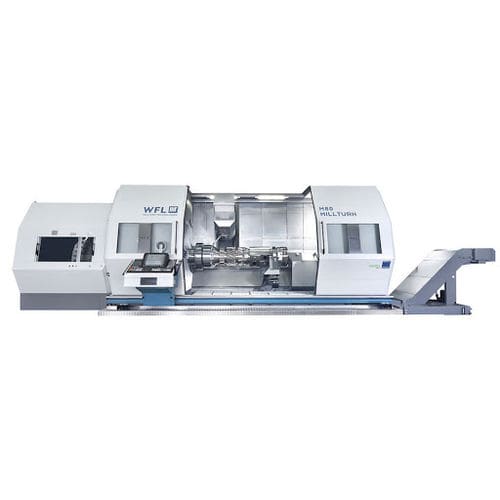

Токарно-фрезерный центр ЧПУ 80X series

горизонтальный3 осисо стержнем

Важной особенностью M80 MILLTURN является огромное разнообразие конфигураций, возможное благодаря модульной концепции станка, а также оптимальные размеры для отдельных конфигураций станка. Концепция станка основана на минимизации расстояния инструмента и заготовки до станины и максимально возможном расстоянии между направляющими, что обеспечивает оптимальную жесткость и идеальную геометрию. Все расстояния между центрами (кроме 1000 мм) также доступны в версии с контршпинделем, а для дальнейшего повышения производительности может быть предложена дополнительная инструментальная турель. Благодаря инновационной конструкции станка нижние направляющие не требуют телескопических кожухов. Просто прямой металлический лист из нержавеющей стали обеспечивает идеальный поток стружки. Новый инструментальный магазин доступен с передней части станка и представляет собой компактный, стабильный и практически не требующий обслуживания узел. Высокодинамичное устройство смены инструмента с реечным приводом оснащено линейными осями, что позволяет избежать центробежных сил, возникающих при вращении, поэтому даже инструменты весом 35 кг обрабатываются безопасно и быстро. Основные характеристики с первого взгляда давление охлаждающей жидкости 150 бар Зубофрезерование Передача заготовки Активная ось B Ось U Использование приводных инструментов с дополнительным приводом ЧПУ, таких как торцовочные головки (D´Andrea) или специальные расточные головки для обработки посадочных карманов (например, Cogsdill, ITS), требует дополнительной оси ЧПУ. WFL предлагает такую ось (U-ось) в качестве опции. Даже после интеграции этой U-оси сохраняется возможность угловой обработки.
