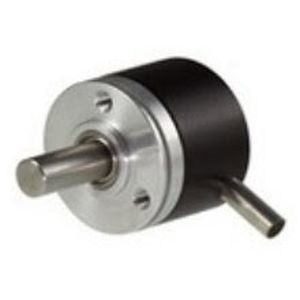

Инкрементальный датчик угла поворота IS240оптическийсо сплошным валомRS-422
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- инкрементальный
- Технология
- оптический
- Механическая характеристика
- со сплошным валом
- Выходной сигнал
- RS-422
- Напряжение питания
- 5 V DC, 8-30 V DC
- Материал
- из алюминия, из нержавеющей стали
- Уровень защиты
- IP65
- Применение
- для промышленности, для OEM
- Другие характеристики
- миниатюрный
- Разрешение инкрементального энкодера (импульсы/оборот)
МИН.: 1 unit
МАКС.: 1 024 unit
- Диаметр корпуса
24 mm
(0,94 in)- Диаметр оси
МИН.: 3 mm
(0,12 in)МАКС.: 6 mm
(0,24 in)- Скорость вращения
5 000 rpm
(31 416 rad.min-1)- Частота на выходе
100 kHz
- Температура процесса
МИН.: -20 °C
(-4 °F)МАКС.: 70 °C
(158 °F)
Описание
Инкрементные энкодеры имеют фиксированное количество импульсов на оборот (PPR). Выходными сигналами являются сигналы A и B, сдвинутые на 90 электрических градусов, а также опорный импульс Z. Эти сигналы, а также их инвертированные версии доступны в различных конфигурациях. Наиболее распространёнными вариантами выходных сигналов драйвера являются RS422 (TTL) или Push-Pull (HTL). Инкрементные энкодеры особенно подходят для измерения скорости, угла или расстояния.
Сигналы: A, /A, B, /B, Z, /Z
---
Каталоги
Datasheet IS240 (EN)
3 Страницы
