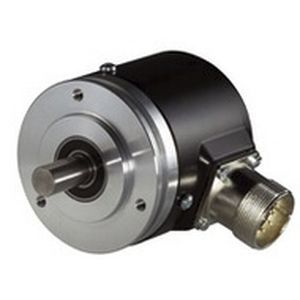

Инкрементальный датчик угла поворота IS580оптическийсо сплошным валомс синхронным фланцем
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- инкрементальный
- Технология
- оптический
- Механическая характеристика
- со сплошным валом, с синхронным фланцем
- Выходной сигнал
- RS-422, с цифровым выходом
- Напряжение питания
- 4.75-30 V DC
- Материал
- из алюминия, из нержавеющей стали
- Уровень защиты
- стандартный, вибростойкий, на ударопрочность, IP65
- Применение
- для промышленности, для OEM, для лифта, для манипуляционных систем
- Другие характеристики
- высокое разрешение
- Разрешение инкрементального энкодера (импульсы/оборот)
МИН.: 1 unit
МАКС.: 50 000 unit
- Диаметр корпуса
58 mm
(2,28 in)- Диаметр оси
МИН.: 6 mm
(0,24 in)МАКС.: 12 mm
(0,47 in)- Скорость вращения
8 000 rpm
(50 265 rad.min-1)- Частота на выходе
300 kHz
- Температура процесса
МИН.: -20 °C
(-4 °F)МАКС.: 100 °C
(212 °F)
Описание
Инкрементные энкодеры имеют фиксированное количество импульсов на оборот (PPR = pulses per revolution). Выходными сигналами являются сигналы A и B, сдвинутые на 90 градусов, а также опорный импульс Z. Эти сигналы, а также их инвертированные версии, доступны в различных конфигурациях. Наиболее распространёнными вариантами выходов драйвера являются RS422 (TTL) или пуш-пул (HTL). Инкрементные энкодеры отлично подходят для определения скорости, угла или измерения расстояния.
Сигналы: A, /A, B, /B, Z, /Z
---
Каталоги
Datasheet IS580 (EN)
2 Страницы
Encoders Product Overview (EN)
22 Страницы
