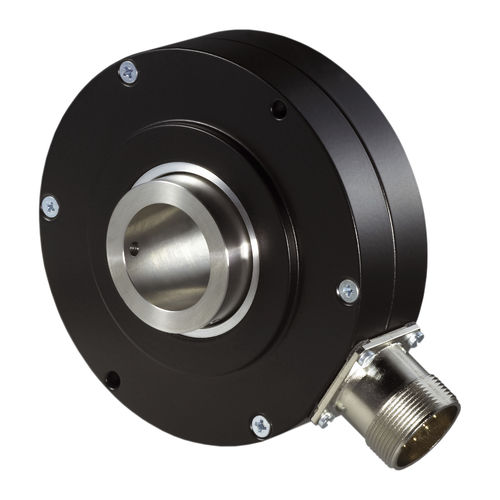

Инкрементальный датчик угла поворота IH951оптическийс полой осьюс цифровым выходом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- инкрементальный
- Технология
- оптический
- Механическая характеристика
- с полой осью
- Выходной сигнал
- RS-422, с цифровым выходом
- Напряжение питания
- 4.75-30 V DC
- Материал
- из алюминия, из нержавеющей стали
- Уровень защиты
- с защитой, вибростойкий, на ударопрочность, прочный, IP65
- Применение
- для промышленности, для двигателя, для сложных природных условий, для OEM, для робототехники, для лифта, для манипуляционных систем
- Другие характеристики
- компактный, высокое разрешение, для тяжелых условий применения, плоский, большого диаметра
- Разрешение инкрементального энкодера (импульсы/оборот)
МИН.: 1 unit
МАКС.: 25 000 unit
- Диаметр корпуса
95 mm
(3,74 in)- Диаметр оси
МИН.: 15 mm
(0,59 in)МАКС.: 30 mm
(1,18 in)- Скорость вращения
6 000 rpm
(37 699 rad.min-1)- Частота на выходе
300 kHz
- Температура процесса
МИН.: -20 °C
(-4 °F)МАКС.: 70 °C
(158 °F)
Описание
Инкрементные энкодеры имеют фиксированное количество импульсов на оборот (PPR). Выходными сигналами являются сигналы A и B, сдвинутые на 90 электрических градусов, а также опорный импульс Z. Эти сигналы, а также их инвертированные версии доступны в различных конфигурациях. Наиболее распространёнными вариантами выходных сигналов драйвера являются RS422 (TTL) или Push-Pull (HTL). Инкрементные энкодеры особенно подходят для определения скорости, угла или измерения расстояния.
Сигналы: A, /A, B, /B, Z, /Z
---
Каталоги
Datasheet IH951 (EN)
2 Страницы
Encoders Product Overview (EN)
22 Страницы
