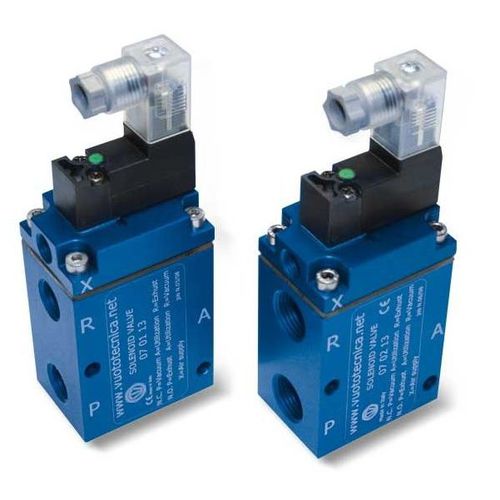

Трехходовые вакуумные электромагнитные клапаны этой серии представляют собой двухпозиционные клапаны с коническими затворами с пневматическим сервоуправлением.
Они могут использоваться в нормальном режиме как закрытые, так и открытые.
Они состоят из анодированного алюминиевого корпуса, двух жалюзи Vulkollan®, установленных на штоке из нержавеющей стали, мембраны для сервоуправления, изготовленной из специальных смесей, и упорной пружины для возврата жалюзи; соленоидный управляющий клапан, активируемый встроенной электрической катушкой, управляет подачей сжатого воздуха.
Эти клапаны позволяют свести к минимуму трение и внутренние динамические напряжения. Результатом является высокая скорость реакции и гарантия длительного срока службы.
Электрические катушки электромагнитного клапана управления полностью покрыты пластмассой из синтетической смолы, водонепроницаемы, класс изоляции F (до 155°C) согласно стандарту VDE, с 3 мм двухконтактными электрическими соединениями для штекеров в соответствии с EN 175301-803 (ex DIN 43650) - C.
Степень защиты IP 54; IP 65 со вставленным разъемом.
Доступно для напряжений 12-24 В/50-60 Гц и 12-24 В пост. тока.
Допустимый допуск на номинальное значение напряжения: ±10 %.
Максимальная электрическая мощность: 2 Вт
Разъем может поворачиваться на катушке на 180° и может поставляться, по запросу, со светодиодными лампами, цепью защиты от помех и/или с устройствами защиты от перенапряжения и изменения полярности.
Кнопочное устройство, встроенное в электромагнитный клапан управления, позволяет вручную открывать и закрывать электромагнитный клапан.
---
