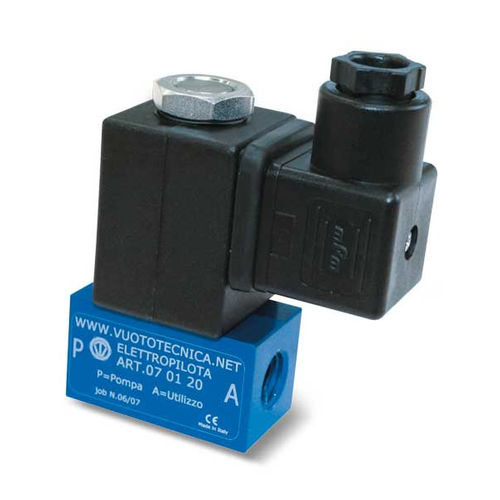

2-х ходовые вакуумные электромагнитные пилотные клапаны
Эти клапаны с прямым приводом были специально разработаны для работы в вакууме и обычно закрыты.
Они состоят из анодированного алюминиевого корпуса, в котором расположены соединения и проходные отверстия, и привода, который приводится в действие электрической катушкой.
Электромагнитная заслонка клапана управления из нитриловой резины NBR или Vulkollan® является неотъемлемой частью подвижного сердечника привода.
Оба отверстия двухходовых электромагнитных клапанов имеют одинаковые размеры, а отверстия трехходовых клапанов имеют выходной диаметр 3 мм, получаемый через трубу. Очень низкое время реакции позволяет выполнять очень большое количество циклов в минуту.
Стандартная электрическая обмотка полностью пластифицирована синтетической смолой, имеет герметичное исполнение, класс изоляции F (до 155 °C) согласно стандартам VDE, с 3-клеммовым электрическим подключением по 6,3 мм согласно EN 175301-803 (ex DIN 43650).
Степень защиты IP 54; IP 65 для вставленного разъема.
Допустимый допуск на номинальное значение напряжения: ±10%.
Максимальное поглощение: 20 В.А. с переменным током и 18 Вт с постоянным током.
Электрическая катушка может поворачиваться на 360°.
Разъем может поворачиваться на 180° на катушке и может поставляться, по запросу, со светодиодными лампами, цепью защиты от помех и/или с устройствами защиты от перенапряжения и изменения полярности.
Технические характеристики
Рабочее давление: от 1 до 1500 мбар абс.
Температура всасываемой жидкости: от -5 до +60 °C
---
