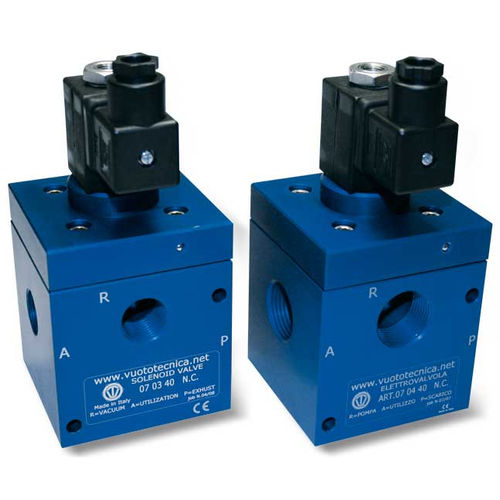

Электромагнитный клапан с прямым приводом 070x40N series

3 каналаNFNO

Трехходовые вакуумные электромагнитные клапаны с прямым приводом Эти трехходовые двухпозиционные вакуумные электромагнитные клапаны с прямым приводом оснащены коническими затворами, управляемыми сервоприводом под действием вакуума. В стандартном исполнении они являются нормально закрытыми, но по запросу могут поставляться и нормально открытыми. Они состоят из корпуса из анодированного алюминия, в котором расположены соединения, двух силиконовых затворов, смонтированных на штоке из нержавеющей стали, и мембраны из специального армированного компаунда. Привод, активируемый электрической катушкой, управляет вакуумом при сервоуправлении. Принцип действия этих электромагнитных клапанов основан на перепаде давления между вакуумным насосом или генератором и давлением всасываемого воздуха. Передача этого "перепада давления" на сервоуправление через привод позволяет управлять заслонками без использования сжатого воздуха или пружин. По принципу действия они не рекомендуются для установок с грубым вакуумом (менее 850 абсолютных мбар, что равно 15% вакуума). Отсутствие пружин, трения и внутренних динамических напряжений способствует высокой скорости срабатывания и гарантирует долговечность работы. Стандартная электрическая катушка полностью пластифицирована синтетической смолой, герметичное исполнение, класс изоляции F (до 155°C) в соответствии со стандартами VDE, с трехконтактными электрическими соединениями 6,3 мм в соответствии с EN 175301-803 (ex DIN 43650). Степень защиты IP 54; IP 65 со вставленным разъемом. Допустимое отклонение от номинального значения напряжения: ±10%. Максимальное потребление: 20 В.А. при переменном токе и 18 Вт при постоянном токе.
