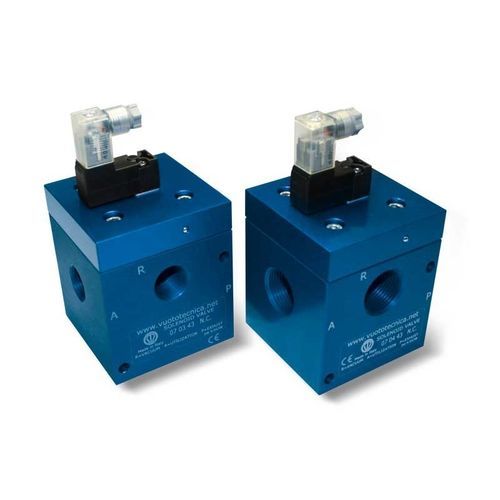

Электромагнитный клапан с прямым приводом 070x43Nx series

3 каналаNFNO

Трехходовые вакуумные электромагнитные клапаны с прямым приводом и электрической катушкой низкого поглощения Эти трехходовые двухпозиционные вакуумные электромагнитные клапаны с прямым приводом оснащены коническими затворами, управляемыми сервоприводом под действием вакуума. В стандартном исполнении они являются нормально закрытыми, но по запросу могут поставляться и нормально открытыми. Они состоят из корпуса из анодированного алюминия, в котором расположены соединения, двух силиконовых затворов, смонтированных на штоке из нержавеющей стали, и мембраны из специального армированного компаунда. Электромагнитный управляющий клапан, активируемый встроенной электрической катушкой, управляет вакуумом на сервоуправлении. Принцип действия этих электромагнитных клапанов основан на перепаде давления между вакуумным насосом или генератором и давлением всасываемого воздуха. Подавая этот "перепад давления" на сервоуправление через электромагнитный управляющий клапан, можно управлять заслонками без использования сжатого воздуха или пружин. В силу вышеизложенного принципа действия они не рекомендуются для установок с грубым вакуумом (менее 850 абсолютных мбар, что соответствует 15% вакуума). Отсутствие пружин, трения и внутренних динамических напряжений обеспечивает высокую скорость срабатывания и гарантирует длительную работу. Электрические катушки электромагнитного управляющего клапана полностью покрыты синтетической смолой, водонепроницаемы, класс изоляции F (до 155°C) по стандарту VDE, с двухконтактными электрическими соединениями 3 мм для разъемов в соответствии с EN 175301-803 (ex DIN 43650) - C. Степень защиты IP 54; IP 65 со вставленным разъемом. Поставляются для напряжений 12-24 В/50-60 Гц и 12-24 В постоянного тока. Допустимое отклонение от номинального значения напряжения: ±10%. Максимальная электрическая мощность: 2 Вт
