Обзор
Структурированный каталог вакуумных присосок и аксессуаров для промышленного захвата, перемещения и зажима. Продукция сгруппирована по семействам с указанием типичных применений, доступных составов резины, размеров и примеров кодов изделий.

Общие характеристики резиновых смесей
Краткий обзор смесей, применяемых для присосок: торговое наименование, международное обозначение, ключевые преимущества/ограничения, цвет, рабочая температура, твердость, химостойкость и соответствие пищевым требованиям.

Присоски с держателями (малые диаметры)
Классические чашеобразные присоски для мелких деталей с плоскими, слегка вогнутыми или выпуклыми поверхностями. Типичные диаметры 4–9 мм. Стандартные смеси: натуральный каучук (N), масло‑устойчивая резина (A), силикон (S). Холодная посадка на держатель из никелированного латуни с наружным резьбовым штифтом; простая замена как запасная часть.

Присоски с держателями (10–45 мм)
Широкий ассортимент для мелких и средних деталей. Диаметры 10–45 мм. Стандартные смеси N, A, S. Держатели из никелированной латуни или анодированного алюминия с резьбовым штифтом. Множество артикулов для интеграции в автоматизацию.

Крупные присоски (85 мм)
Присоски большого диаметра (85 мм) в стандартных смесях; анодированный алюминиевый держатель. Держатель может иметь резьбовое отверстие M8 или вариант для винта‑стопора для уменьшения сечения всасывания и ускорения циклов.

Star присоски (серия SV)
Серия SV для плоских и гибких предметов (картонные прокладки, тонкие листы). Звездообразная опорная поверхность с внутренними усиленными секторами: мягкая кромка для адаптации и жесткая опорная зона для стабильности. Доступны держатели из анодированного алюминия с наружной или внутренней резьбой.

Maxigrip cups
Разработаны для робототехники и автомобильной промышленности. Круглые и эллиптические, плоские и гофрированные, с вулканизированным держателем. Гибкая внешняя кромка и внутренняя конструкция для отведения масла/воды и повышения коэффициента трения на масляных или влажных поверхностях. Типичный состав: BENZ (эксклюзив) с высокой термо‑ и маслостойкостью.

Присоски для пленок, flow‑pack и упаковки
Серии для тонких, легких и деликатных предметов (пластиковые/бумажные пакеты). Очень тонкая кромка и внутренние выступы равномерно распределяют вакуум, предотвращая деформацию или подсасывание материала. Для деликатной упаковки рекомендуется состав Para.

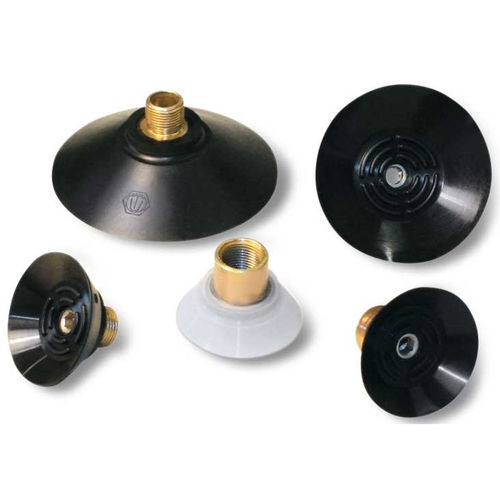

Плоские круглые присоски с держателями
Предназначены для деревянных/пластиковых панелей, тонкого стекла, мрамора и хрупких металлических листов. Низкая слегка наклоненная кромка и внутренние рёбра уменьшают объём всасываемого воздуха; возможна холодная посадка на анодированный алюминиевый держатель и фиксация контргайкой.

Присоска VMG134 для структурированных плиток
Для работы с текстурированными плитками на автоматических сортировочных линиях. Пенистая резина высокой плотности сохраняет эластичность после большого числа циклов. Доступны смеси с разными температурными диапазонами: EPDM (SB), GERANIUM (OF), NEOPRENE (NF). Держатель из анодированного Anticorodal с четырьмя крепёжными отверстиями и двумя вакуумными штуцерами, уплотненными NBR‑уплотнениями.

Присоски с вулканизированным держателем
Для формованных/вытянутых листовых деталей (автомобильная промышленность). Отшлифованная кромка обеспечивает немедленное уплотнение. Изготовлены из BENZ‑состава, устойчивого к маслам, содержащим хлор. Держатель из оцинкованной стали вулканизирован к присоске.

Плоские круглые присоски с вулканизацией (для больших нагрузок)
Для подъёма тяжёлых грузов вертикально и горизонтально. Контактная поверхность с лабиринтом из того же состава позволяет захват тонкого стекла и мрамора без изгиба. Некоторые серии имеют внутреннюю вертикальную кромку для очень грубых поверхностей.

Пенистые резиновые присоски
GERANIUM (OF) пенистая резина для очень шершавых поверхностей при сохранении эластичности; самоклеящаяся сторона для быстрой фиксации. NF‑неопрен рекомендован для смазанных поверхностей.

Vacupredator
Для захвата пакетов, мешков и гибких контейнеров. Корпус из анодированного алюминия с прорезной пластиной и пенным уплотнением, адаптирующимся к складкам и предотвращающим периферийные потери вакуума. Пример расчёта подьёмной силы: проектно рассчитаны на вакуум не менее -75 kPa с коэффициентом запаса 3.

Гофрированные, усиленные и многогофрированные присоски
Различные гофрированные конструкции для упаковки и захвата деликатных/неправильных по форме предметов. Гофры компенсируют неровности плоскости и позволяют захват на наклонных поверхностях; подходят для яиц, выпечки и хрупких изделий.

Вогнутые, кольцевые и эллиптические присоски
Вогнутые для цилиндрических объектов (трубы, бутылки); кольцевые для предметов с центральным отверстием (диски, шкивы); эллиптические для коробок, профилей и небольших плиток, в вариантах с/без креплений.

Листы и ленты из пенистой резины
OF пенистые листы и ленты с самоклеящим слоем для изготовления индивидуальных присосок; SB сверхмягкий EPDM для систем OCTOPUS; NF‑неопрен с закрытыми порами для устойчивости к маслам и внешним воздействиям.

Держатели, адаптеры и аксессуары
Широкий набор держателей (никелированная латунь, анодированный алюминий, оцинкованная сталь), адаптеров (Gas↔NPT), штифтов с калиброванным отверстием для уменьшения сечения всасывания, редукторов резьбы и прочих элементов крепления.

Бернулли‑присоски и специальные решения
Бернулли‑присоски для бесконтактной обработки особенно нежных объектов (полупроводниковые пластины, кремниевые диски, солнечные элементы, пленки). Также доступны специализированные и высокоточные присоски для зажима с гарантированной допусковой высотой.

Характеристики / технические спецификации

• Стандартные смеси: Para (N), Маслостойкая (A), Силикон (S), BENZ, GERANIUM (OF), NEOPRENE пеноматериал (NF), EPDM (SB)
• BENZ: твердость 60–75°Sh; рабочая температура -40°C…+170°C; устойчива к маслам с хлором, износу, воде
• GERANIUM OF: -40°C…+80°C; доступна с самоклеящимся слоем
• NF неопрена: примерно -20°C…+100°C; закрытоячеистая структура, устойчива к маслам
• Материалы держателей и подключения: анодированный алюминий, никелированная латунь, оцинкованная сталь; наружная/внутренняя резьба, опции M8, боковые вакуумные патрубки
• Конструктивные особенности: выступы/лабиринты, гофры, звездные усиления, уменьшение объёма всасывания, компенсация несовпадений по высоте
• Аксессуары: адаптеры gas↔NPT, редукторы резьбы, калиброванные штифты, анти‑поворотные штифты, CAD‑документация
