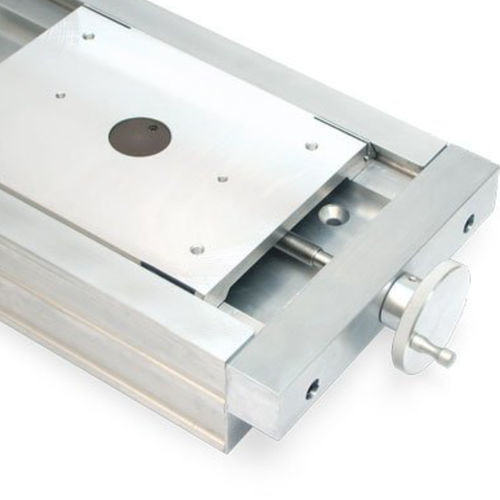

Glissière linéaire с шариками UniSlide® B90

высокая нагрузкаиз алюминия

Сцена UniSlide серии B90 имеет ширину корпуса 9 дюймов, длину слайдера 9 дюймов, выдерживая горизонтальную нагрузку 400 фунтов. B90 может перемещаться на расстояние до 39″ с 9″ ползуном/кареткой. B90 идеально подходит для тех случаев, когда требуется тяжелая рабочая лошадка. Унислайды серии B90 состоят из экструдированного основания типа "ласточкин хвост" из алюминиевого сплава с противоположными V-образными направляющими под углом 60 градусов. Каретка из алюминиевого сплава, которая перемещается по направляющим типа "ласточкин хвост" основания. Ведущие винты ограничены и поддерживаются стальными упорными подшипниками и стопорными кольцами. Гайка привода ведущего винта - это регулируемая по натяжению гайка из дельрина, обеспечивающая низкое трение и минимальный люфт. UniSlide серии B90 выпускается в 3 моделях/стилях. Доступны семь вариантов шага ведущего винта. Серия UniSlide и приведенные ниже стили объединяются в полную модель UniSlide Assembly. Можно добавить дополнительные опции и аксессуары (см. раздел "Опции/аксессуары"). Стандартные варианты стиля/модели для сборок серии UniSlide B90 включают: Модель свободного скольжения - простейшая сборка UniSlide, в которой ползун перемещается вручную. Для плавного перемещения используется линейный подшипник типа "ласточкин хвост". Модели с винтовым приводом - движение ползуна контролируется ведущим винтом. Существуют английские и метрические винты диаметром 1/2″ и 14 мм. Каждый из них имеет различные номиналы. Модели с градуированной ручкой - положение полезной нагрузки измеряется путем совмещения показаний линейной шкалы и гравированной ручки или барабанного циферблата. Измеряется положение от 0,001″ или 0,01 мм.
