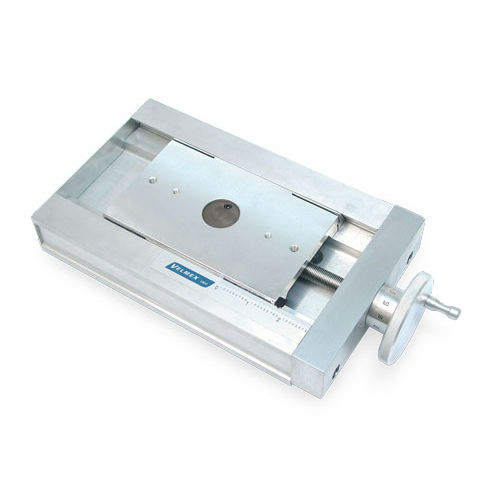

Glissière linéaire с шариками UniSlide® A60

из алюминия

Сцена UniSlide серии A60 имеет ширину корпуса 6 дюймов, длину слайдера 6 дюймов и выдерживает горизонтальную нагрузку 240 фунтов. A60 может перемещаться на расстояние до 42 дюймов с 6-дюймовым ползуном/кареткой. Модель A60 очень универсальна для различных применений. UniSlides серии A60 состоят из экструдированного основания типа "ласточкин хвост" из алюминиевого сплава с противоположными V-образными направляющими под углом 60 градусов. Каретка из алюминиевого сплава проходит по направляющим "ласточкин хвост" основания. Ведущие винты ограничены и поддерживаются стальными упорными подшипниками и стопорными кольцами. Гайка привода ведущего винта - это регулируемая по натяжению гайка из дельрина, обеспечивающая низкое трение и минимальный люфт. UniSlide серии A60 выпускается в 6 моделях/стилях. Доступны семь шагов ведущих винтов, а также конфигурации с быстрым продвижением. Серия UniSlide и представленные ниже стили объединяются в полную модель UniSlide Assembly. Можно добавить дополнительные опции и аксессуары (см. раздел "Опции/аксессуары"). Стандартные варианты стиля/модели для сборок серии UniSlide A60 включают: Модель свободного скольжения - простейшая сборка UniSlide, в которой ползун перемещается вручную. Для плавного перемещения используется линейный подшипник типа "ласточкин хвост". Модели с винтовым приводом - движение ползуна контролируется ведущим винтом. Существуют английские и метрические винты диаметром 1/2″ и 14 мм. Каждый из них имеет различные номиналы. Модели с градуированной ручкой - положение полезной нагрузки измеряется путем совмещения показаний линейной шкалы и гравированной ручки или барабанного циферблата. Измеряется положение от 0,001″ или 0,01 мм. Модели с винтовым приводом шкалы и верньера - включают прецизионную английскую или метрическую шкалу на основании и верньер со смещением на ползунке.
