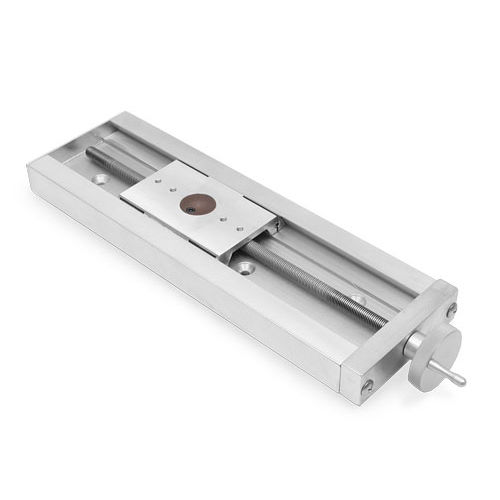

Линейный координатный стол UniSlide® A40

с ручным управлениемодноосныйс скругленным хвостовиком

Сцена UniSlide серии A40 имеет ширину корпуса 4 дюйма, длину слайдера 4 дюйма и выдерживает горизонтальную нагрузку 100 фунтов. A40 может перемещаться на расстояние до 38 дюймов с 4-дюймовым ползуном/кареткой. Модель A40 очень универсальна для различных применений. UniSlides серии A40 состоят из экструдированного основания типа "ласточкин хвост" из алюминиевого сплава с противоположными V-образными направляющими под углом 60 градусов. Каретка из алюминиевого сплава, которая перемещается по направляющим "ласточкин хвост" основания. Ведущие винты ограничены и поддерживаются стальными упорными подшипниками и стопорными кольцами. Гайка привода ведущего винта - это регулируемая по натяжению гайка из дельрина, обеспечивающая низкое трение и минимальный люфт. UniSlide серии A40 выпускается в 10 моделях/стилях. Доступны семь шагов ведущих винтов, а также конфигурации с быстрым продвижением. Серия UniSlide и представленные ниже стили объединяются в полную модель UniSlide Assembly. Можно добавить дополнительные опции и аксессуары (см. раздел "Опции/аксессуары"). Стандартные варианты стиля/модели для сборок серии UniSlide A40 включают: Модель свободного скольжения - простейшая сборка UniSlide, в которой ползун перемещается вручную. Для плавного перемещения используется линейный подшипник типа "ласточкин хвост". Модели с винтовым приводом - движение ползуна контролируется ведущим винтом. Имеется целый ряд винтов различного диаметра от 3/8″ до 1/2″ и 10 мм. Каждый из них имеет различные номиналы. Модели с градуированной ручкой - положение полезной нагрузки измеряется путем совмещения показаний линейной шкалы и гравированной ручки или барабанного циферблата. Измеряется положение от 0,001″ или 0,01 мм. Модели с винтовым приводом шкалы и верньера - включают прецизионную английскую или метрическую шкалу на основании и верньер со смещением на ползунке.
