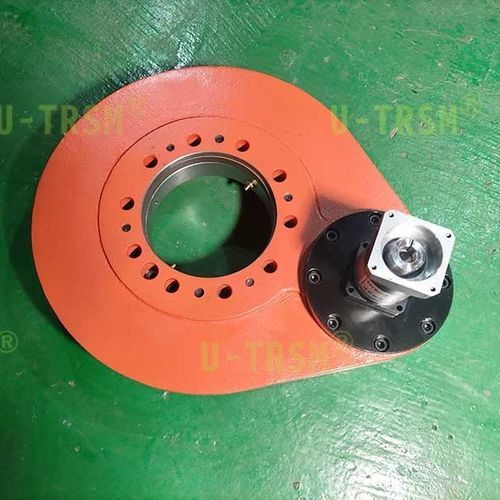

Поворотный привод для промышленных автоматических систем S-I-O-0229

прецизионные поворотные цилиндрические редукторы, используемые для промышленного автоматизированного оборудования. Клиент использует серводвигатели для обеспечения питания поворотных приводов, мы подбираем прецизионные планетарные редукторы, люфт зубьев на окружности зацепления должен быть ≤0,1 мм, что означает, что зазор и радиальное биение поворотного подшипника должны быть очень маленькими. Для прецизионных поворотных механизмов мы обычно используем поворотные подшипники с зазором 0, что позволяет гарантировать, что наружные кольца не будут смещаться в осевом и радиальном направлениях под действием силы при работе поворотных механизмов, избегая потери точности из-за зазора в поворотных подшипниках. Чтобы обеспечить люфт зубьев ≤0,1 мм, зубчатые венцы и шестерни должны быть отшлифованы после закалки зубьев, шлифовка зубьев может гарантировать, что шестерни и зубчатые венцы имеют очень хорошее биение зубьев, что является предпосылкой для обеспечения люфта зубьев. В процессе общения с клиентами, некоторые клиенты будут беспокоиться, что точность планетарных редукторов недостаточно высока, что повлияет на точность передачи, или беспокоиться, что есть небольшой люфт соответствия между выходным валом редуктора и поворотной шестерней, что повлияет на конечную точность передачи На самом деле, подгонка планетарных редукторов и отверстий валов влияет на точность передачи, но влияние очень незначительно. Планетарные редукторы, соединенные с приводами поворота, и приводы поворота имеют определенное передаточное число, варьирующееся от 5,4 до 19,6. Погрешность планетарного редуктора необходимо разделить на передаточное число привода поворота, что является конечным значением погрешности, возникающей в системе, и влияние этого расчета минимально
