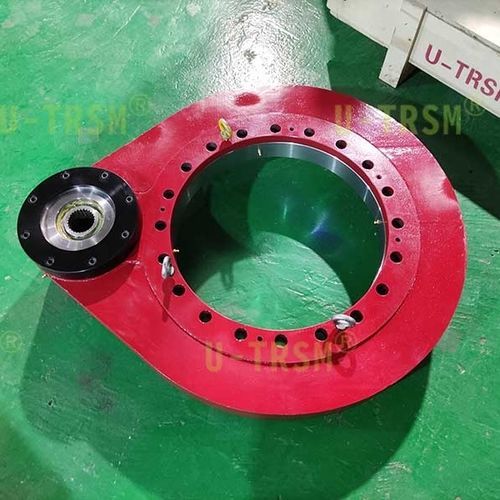

Поворотный привод для промышленных автоматических систем S-III-O-0555

прецизионные цилиндрические поворотные приводы для тяжелых условий эксплуатации используются в промышленном автоматизированном оборудовании. Они устанавливаются горизонтально и совершают прерывистое возвратно-поступательное движение. Клиентам требуется малая погрешность угла поворота, большой выходной крутящий момент и хорошая точность. В соответствии с этими требованиями инженеры Unique Transmission рекомендовали заказчикам данный тип прецизионных поворотных приводов со шлифовальными зубьями для тяжелых условий эксплуатации. Поворотные механизмы этого типа имеют нулевой зазор, небольшое биение, большой модуль и высокую нагрузку. Возвратно-поступательное движение часто сопровождается ударными нагрузками на шестерни. Выбор зубьев с большим модулем позволяет легко справляться с ударными нагрузками. Зубья с большим модулем шлифуются после закалки, что затрудняет износ и позволяет сохранить точность передачи в течение длительного времени. Для передачи крутящего момента используются эвольвентные шлицы с высокой точностью и надежностью, что обеспечивает стабильность и надежность при возвратно-поступательном движении. Мы подробно обсудили с клиентами установку, позиционирование и последовательность сборки входных концевых редукторов, по результатам обсуждения соответствующие размеры поворотных приводов были разумно спроектированы для обеспечения бесперебойной сборки и отладки оборудования клиентов. U-TRSM строго контролирует качество после разработки технологического процесса. Результаты испытаний готовой продукции: зазор ≤ 0, торцевое биение ≤ 0,03 мм, люфт зубьев ≤ 0,10 мм. Поворотные механизмы вращаются гибко и без ненормального шума.
